Nachdem ich vor mehreren Jahren, mit dem Erscheinen des Decoders 60904, bereits die alte Re 4/4 I 3014 umgebaut hatte, wollte ich nun auch die Innenbeleuchtung der zugehörigen Wagen digital schaltbar machen, da deren Stromverbrauch sonst zu hoch ist.
 | Schaltbare Wagenbeleuchtung über Decoder im Gepäckwagen |
| Elektrische Verbindung von Wagen zu Wagen, welche einfach wieder gelöst werden kann |
| Vorwiderstand um a) Helligkeit zu reduzieren und b) Stromverbrauch zu senken |
| Trotzdem wollte ich die guten alten Innenbeleuchtungen 7077 weiterverwenden |
| Rote Schlussleuchte |
 |
Die Innenbeleuchtung 7077 besteht aus 2
einzelnen Lämpchen. Die Masse wird direkt ab dem Wagengehäuse genommen.
Den Schleifer montiere ich unter dem Gepäckwagen.
|
 |
Um die ganze
Elektronik in einem Metallwagen sicher unterzubringen, habe ich die
Komponenten auf einer kleinen Kunststoffplatte (Leiterplattenmaterial)

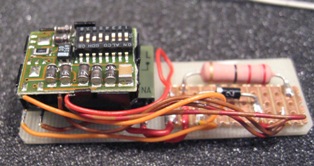

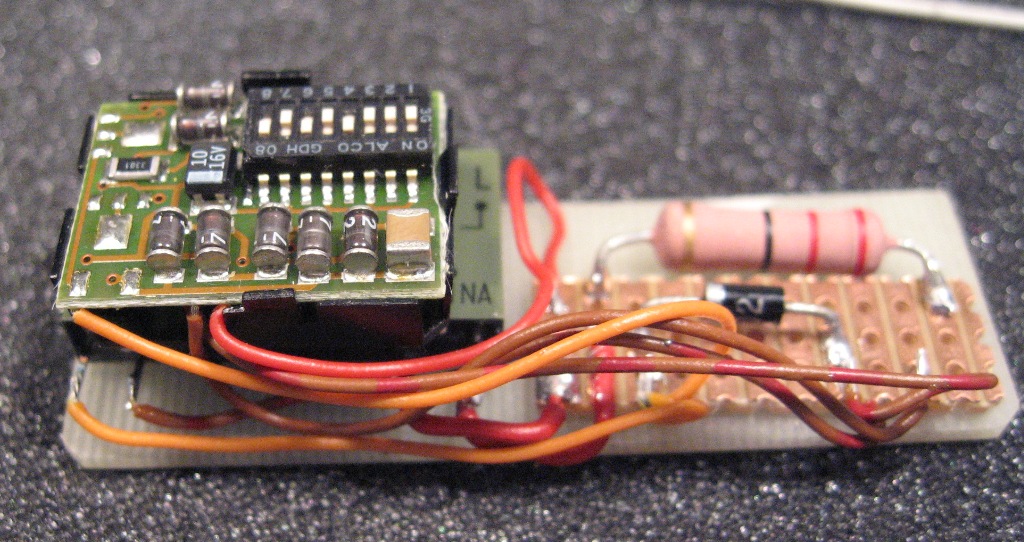

aufgebaut. Links ein 60960 Funktionsdecoder; darunter ein 5A Relais.

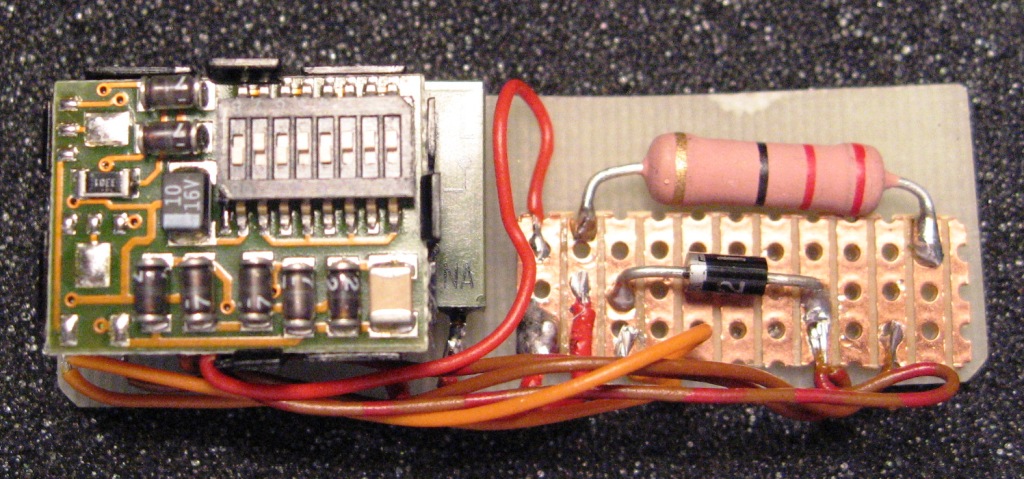

(Kommentar hierzu siehe auch hier; -> ganz unten) auf der rechten Seite die die Schutzdiode für das Relais (eine 4148 hätte auch gereicht...) und einen 22 Ohm (1W) Widerstand zur Reduzierung der Spannung und damit der Helligkeit. Die 6 Lämpchen zusammen ziehen in etwa 250mA. Damit ist der Spannungsabfall über dem 22 Ohm Widerstand in etwa 6V => Reduktion von ca. 22V auf ca. 16V.
|
 |
das Plättchen
rechts wird auch als Lötstützpunkt verwendet Der Decoder erhält die gleiche Adresse wie die Re 4/4 I (hier die Nummer 41) |
 |

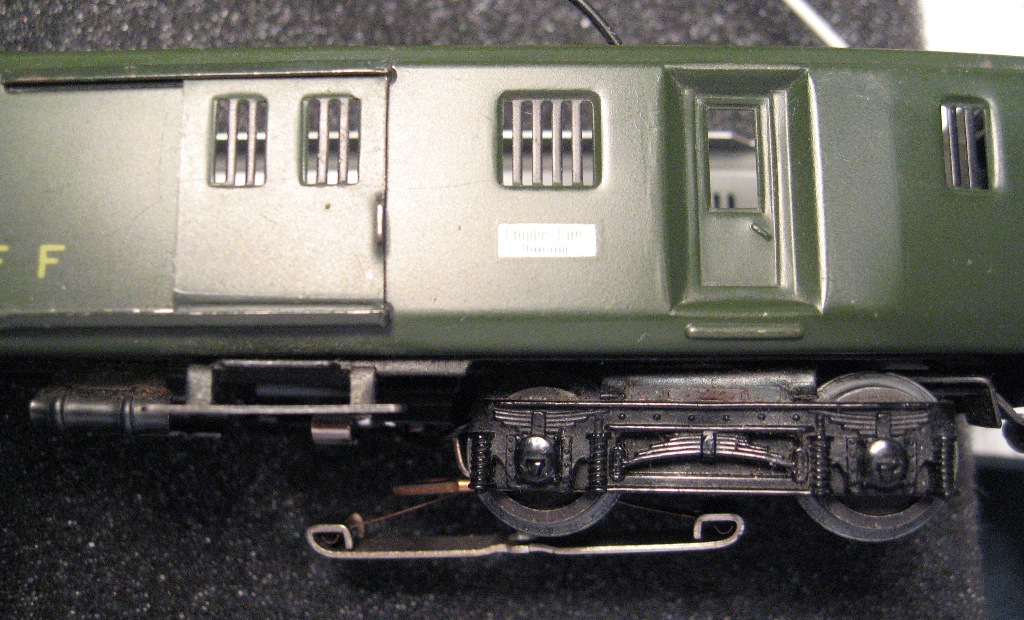

Der Schleifer wird unter dem Gepäckwagen montiert. Das Kabel wird aber nicht eingesteckt, sondern angelötet, da der Stecker in jeder Kurve sichtbar wird. |
 |

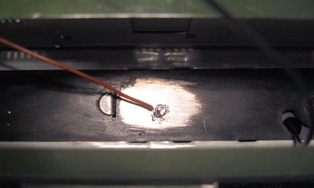

Masseanschluss |
 |

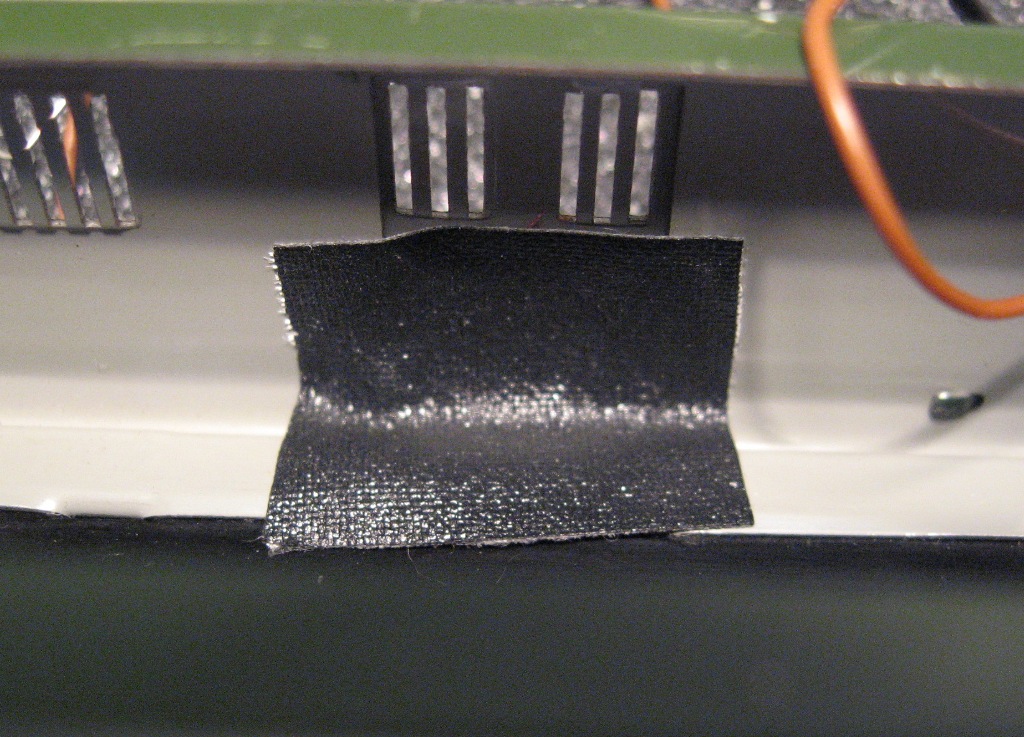

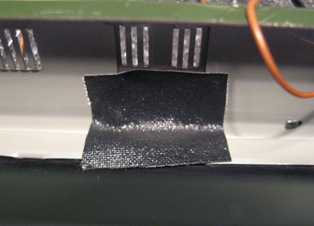

Sicherung der Türen von innen mit einem Stück Klebeband, damit diese geschlossen bleiben |
 |

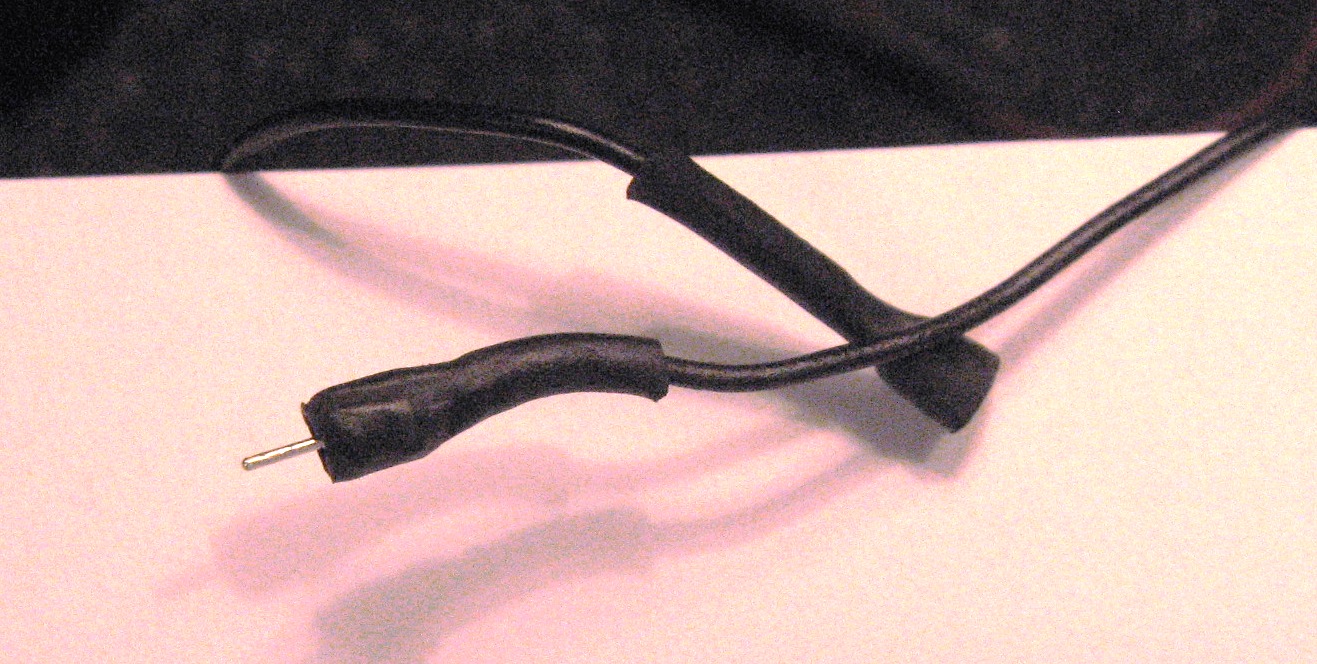

Die Steckverbindung habe ich mit 2 Pins einer IC - Steckerleiste realisiert. Nach dem Anlöten der Kabel habe ich die Stecker jeweils mit einem Schrumpfschlauch überzogen und damit isoliert. |
 |

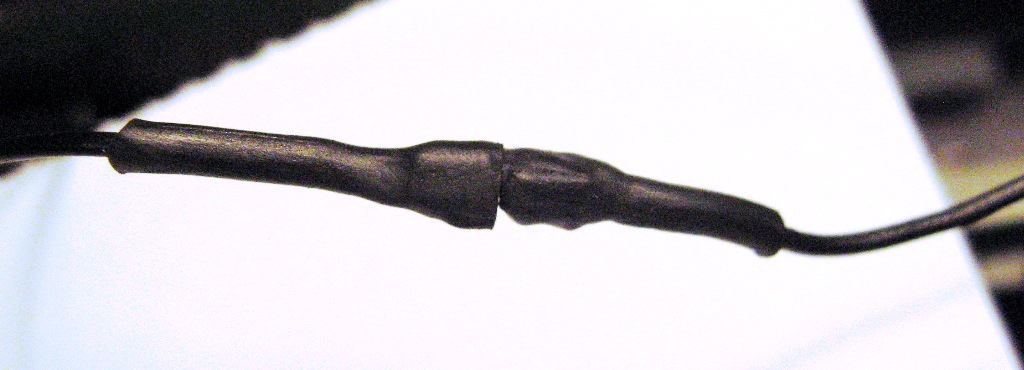

Stecker geschlossen |
 |

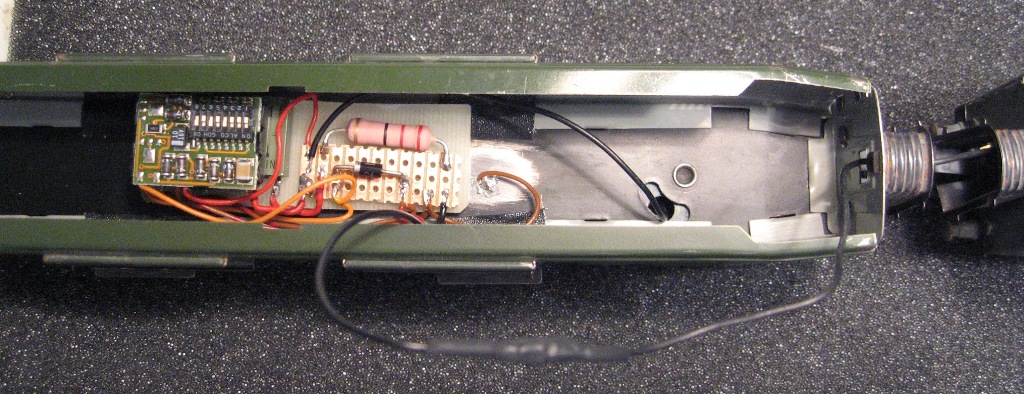

mit einem doppelten Klebband wurde das ganze Plättchen mit der Elektronik auf dem Wagenboden befestigt |
 |

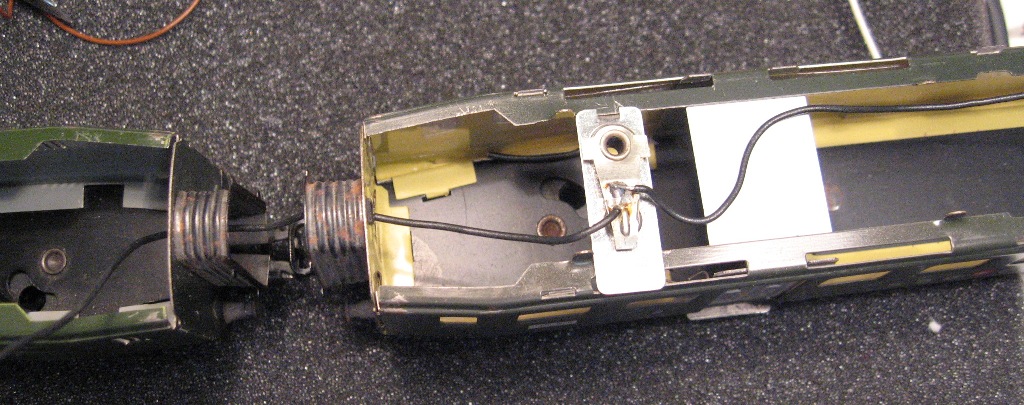

Verbindung zum nächsten Wagen |
 |

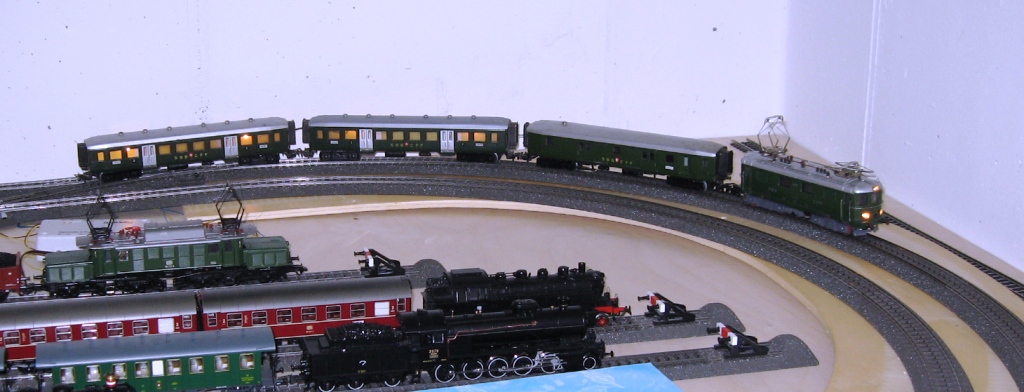

Zug (noch ohne den roten Speisewagen) |
