Erhöhung der Störsicherheit bei Rückmeldedecodern
 | Lange Leitungen mit Patch-Kabel |
| Diodentrick (folgt später) |
Lange Leitungen mit Patch Kabel und S88-Anschlüssen von Tams
Zuverlässige Rückmeldungen bedingen:
| kurze Leitungen zwischen Melder und Decoder |
| kurze Leitungen zwischen Decoder und Zentrale |
| sehr gute Masseverbindungen über die ganze Anlage, da jeder dieser Rückmeldedecoder die Inputs gegenüber Masse misst und zuverlässige Rückmeldungen nur möglich sind, wenn überall auf der Anlage dasselbe Massepotential vorhanden ist. |

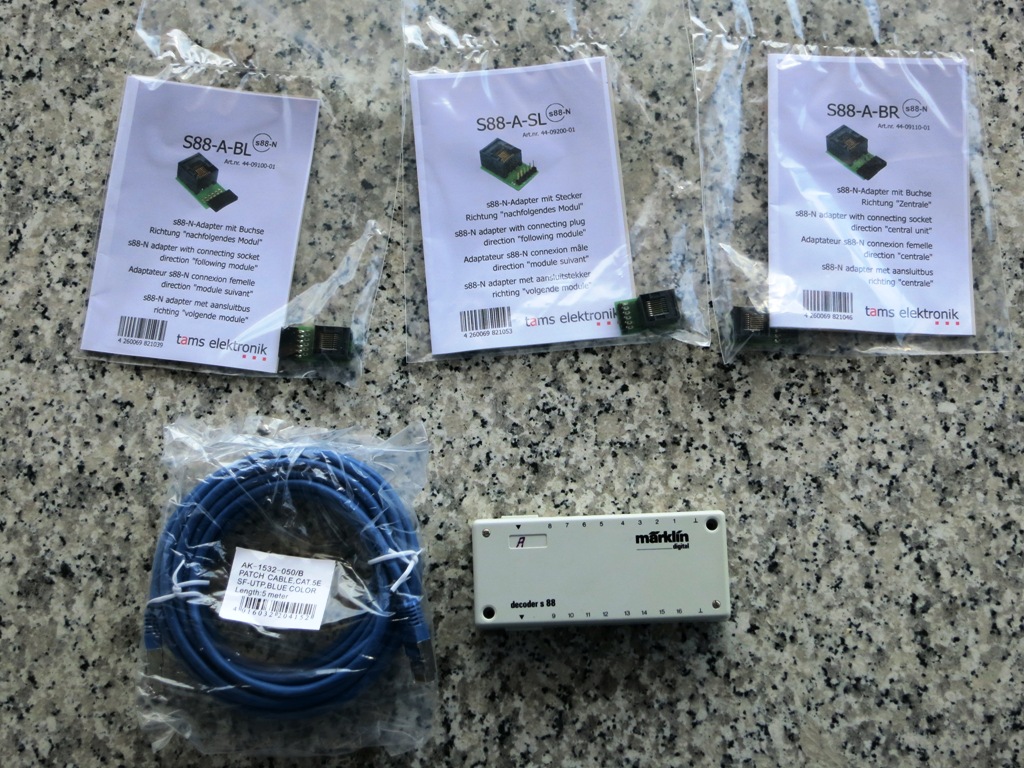

Um den ersten dieser 3 Punkte erfüllen zu können, muss der S88 Decoder nahe am Melder platziert werden. Dies steht aber im Konflikt mit Punkt 2. Hier bietet Tams nun eine Lösung an, welches anstelle des S88-Bus Kabels die Verwendung eines handelsüblichen Patchkabels ermöglicht:
 |

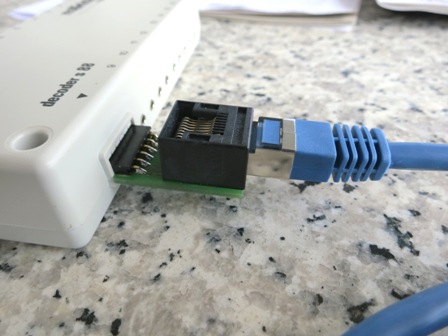

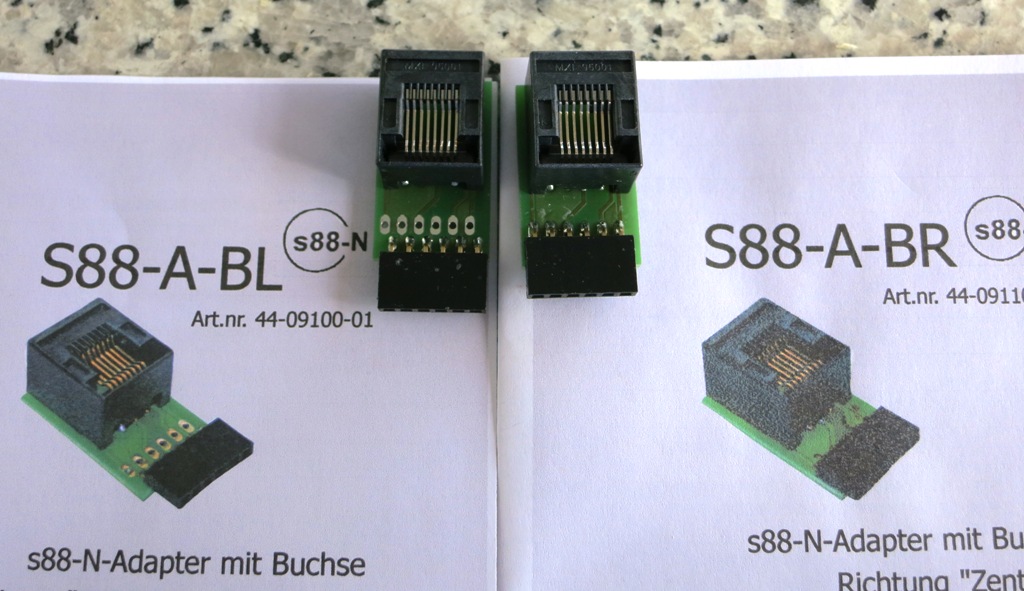

Der S88-A-BR wird am S88 Decoder
Richtung "Zentrale" eingesteckt Der S88-A-BL wird am S88 Decoder Richtung "nächster Decoder" eingesteckt |
 |

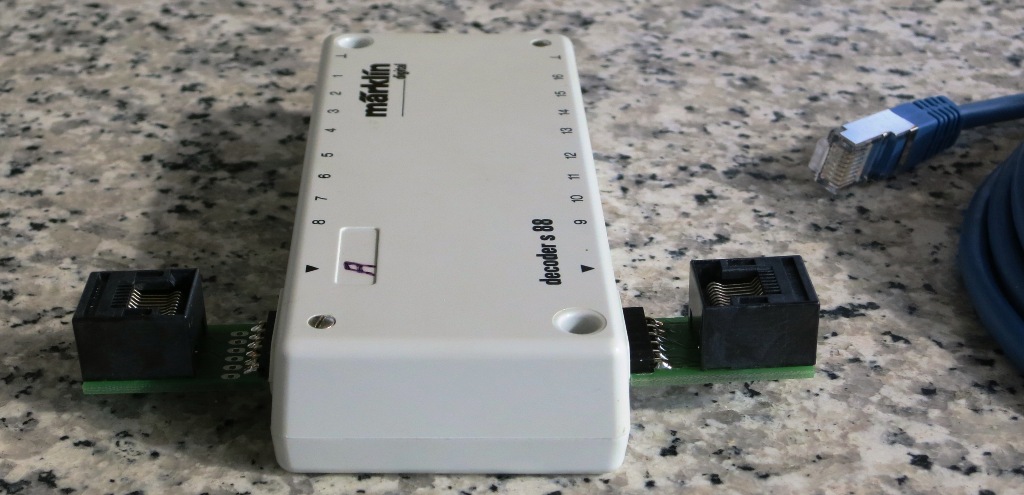

rechst der S88-A-BR links der S88-A-BL |
 |

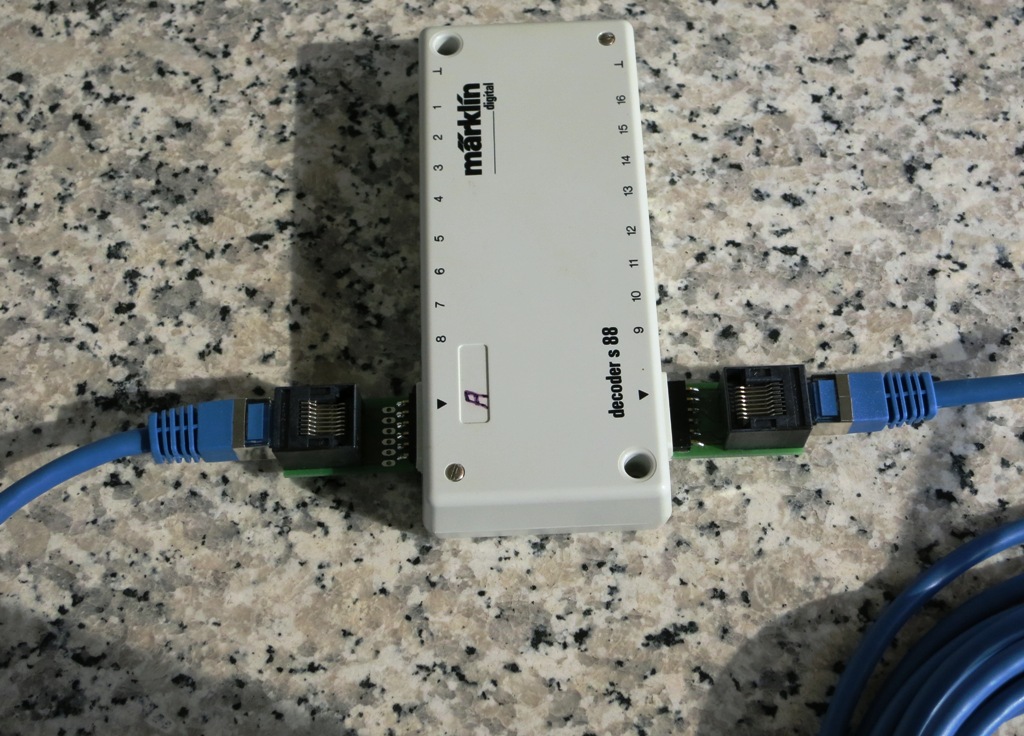

und anschliessend werden die beiden Patchkabel eingesteckt |
 |
|
 |

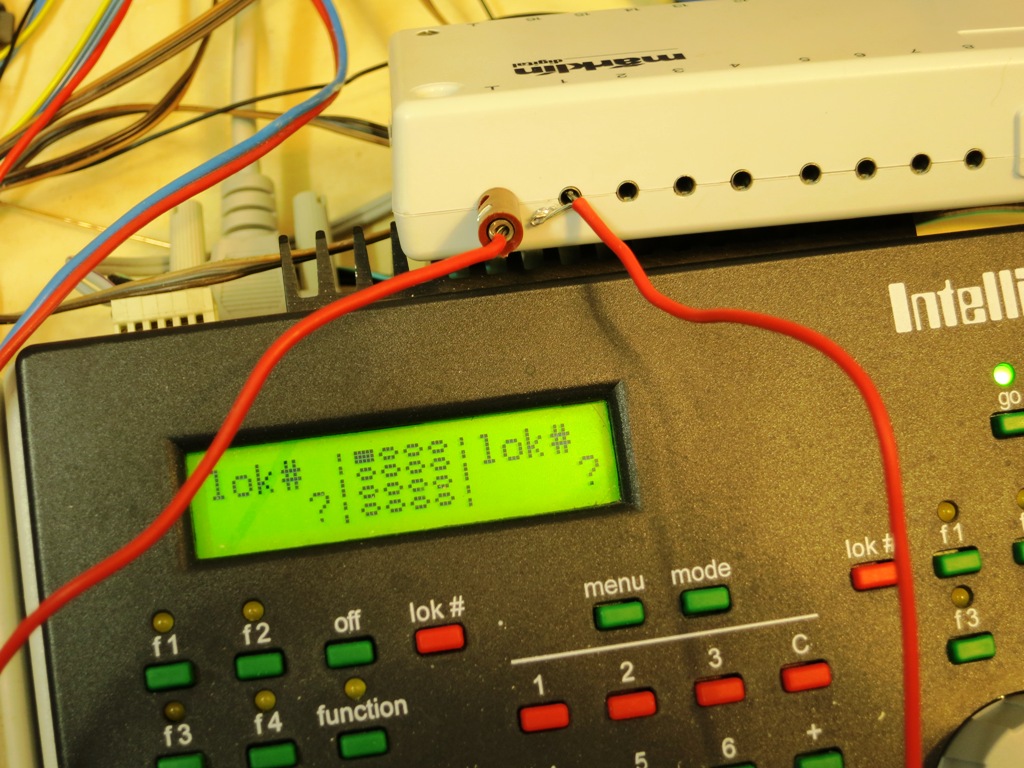

Funktionstest: Input 1: OK |
 |

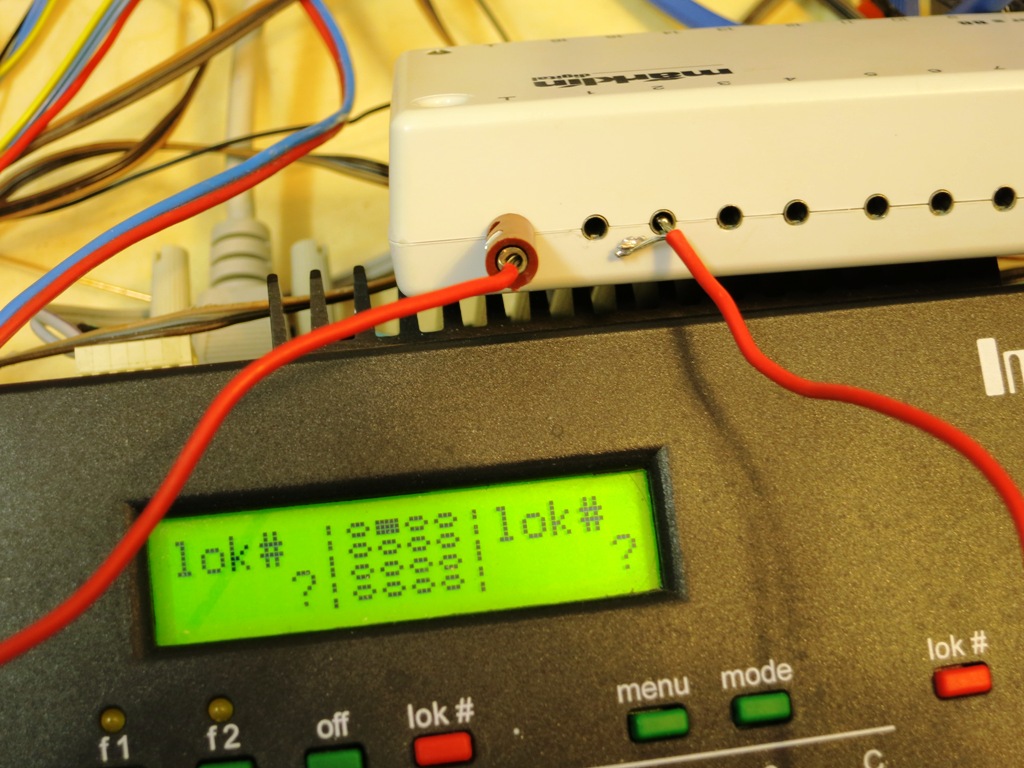

Funktionstest: Input 2: OK |
