Gleisbildstellpult (GBS) mit Start-Ziel Tasten

Im Zeitalter der Märklin CS2 oder der modernen Zentralen von ESU mit Gleisbildstellwerken auf einem Touchscreen ist u.U. nachfolgende Beschreibung nicht mehr so aktuell. Falls jemand trotzdem noch ein "hardwired" GBS mit Start-Ziel Tasten bauen möchte, könnte diese Info aber helfen.

Bei allen Digital-Zentralen werden Fahrstrassen immer durch einen einzelnen Kontakt ausgelöst: ein einzelnes Schaltgleis, ein einzelner Reedkontakt oder eine einzelne Taste auf den Touchsreen einer CS2. Bei einem GBS möchte man die Fahrstrasse aber mit einer Start- und einer Zieltaste auslösen.

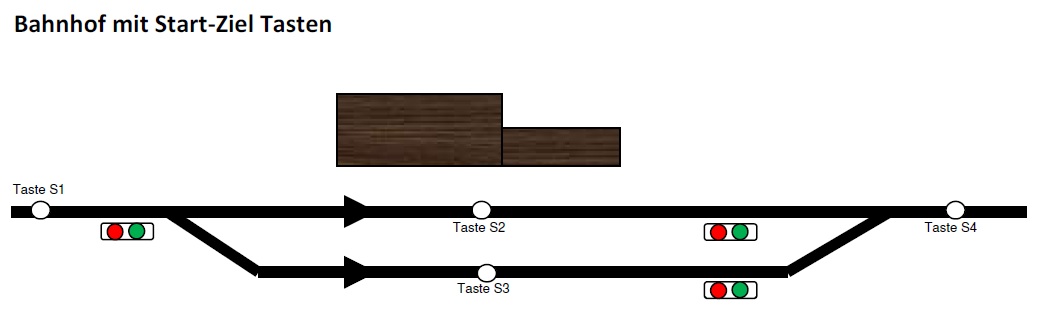

Beispiel: ein einfacher Bahnhof mit 2 Gleisen:
Um den Zug von links ins Gleis 1 einfahren zu lassen, drücke ich auf dem GBS die Taste S1 (=Start) und gleichzeitig Taste S2 (=Ziel). Sobald beide Tasten gedrückt sind, soll die Fahrstrasse ausgelöst werden: Einfahrtsweiche auf Gerade und das Einfahrtssignal auf Grün.

Bei diesem kleinen Beispiel braucht es für 4 Fahrstrassen genau 4 Tasten. Bei grösseren Bahnhöfen mit komplexeren Ein- und Ausfahrten, bietet die Start-Ziel Tasten die Sicherheit, die richtige Fahrstrasse mit wenigen Tasten auwszuählen.

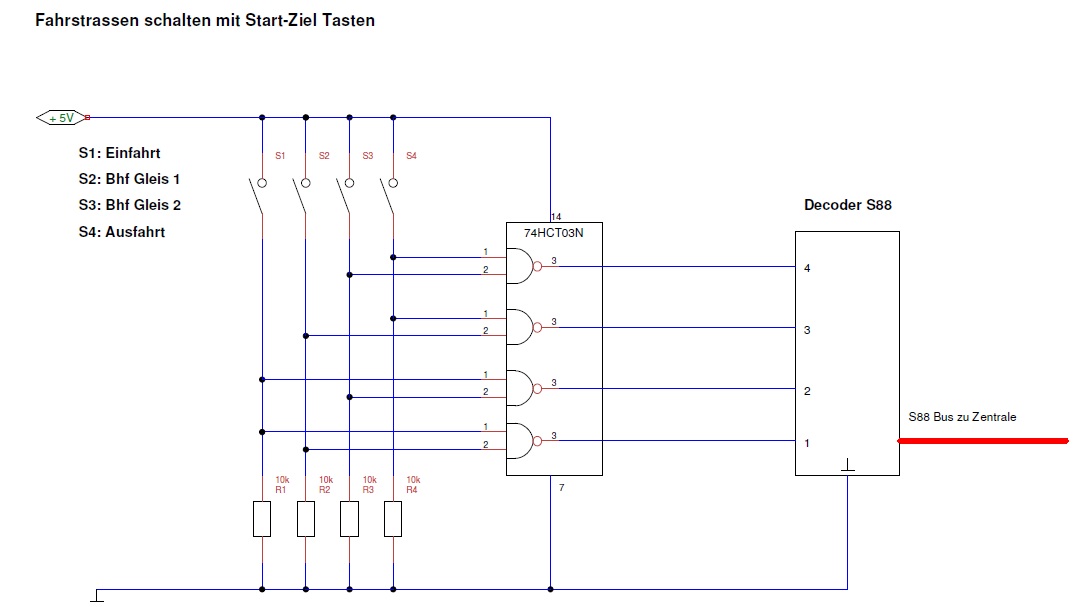

Um einen Eingang eines S88-Decoders zu triggern und damit eine Fahrstrasse auszulösen muss das Eingangssignal identisch mit Masse sein. Mit nachfolgender Schaltung lässt sich dies einfach lösen:

Erläuterung:

Die logische Verknüpfung von Start- und Ziel-Taste geschieht mittels NAND Gates. Ich habe hier den 74HCT03N gewählt. Die beiden Eingänge jedes Gates werden über je einen 10kOhm Widerstand auf Masse gezogen. Damit bleibt der Ausgang "Hoch" (= 5V = "Logisch 1") . Sobald beide Eingänge mittels der beiden Tasten auf 5V gezogen werden, geht der Ausgang auf "Tief" ( = 0V = Masse = "Logisch 0") und löst damit den entsprechenden Eingang des S88 aus.

Logische Tabelle NAND Gate:

nur wenn beide Eingänge "Hoch" sind, geht der Ausgang auf "Tief"

hier noch das Datasheet des 74HCT03N:
