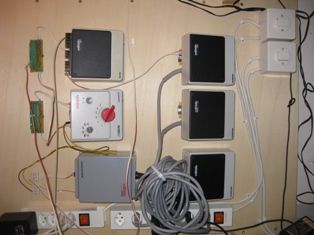

Die Grösse meiner Anlage ist begrenzt (zumindest zur Zeit). Ich betreibe Sie deshalb mit nur einem einzigen Booster; einem 6015. Obwohl immer etwa 10 Züge gleichzeitig auf der Anlage stehen, jedoch max etwa 4 gleichzeitig fahren, hat die Leistung dieses Booster noch immer gereicht.
Die IB verwende ich nur zur Speisung des Programmiergeleises sowie zur Speisung der angeschlossenen Fahr- und Steuergeräte. Deren Stromverbrauch ist nicht zu unterschätzen, da ich 4 Geräte links und 5 Geräte rechts angeschlossen habe.
Die Weichen werden separat über einen Weichenbooster versorgt
(einen Delta-Booster) => siehe hierzu C-Gleis
Weichen
Mit dem Weichenbooster stelle ich sicher, dass die
Weichenantriebe immer genügend Spannung haben; unabhängig vom Leistungsbedarf
der Züge auf der Anlage. Somit kann ich immer ein vollständiges Umschalten der
Weichenzungen sicherstellen. Man hört dies bei den C-Gleis Weichen am deutlichen
"Klack" beim Umschalten.
Schema folgt noch (ein Trafo ist vorläufig nicht angeschlossen)
Sowohl der Booster 6015 als auch der Delta Booster haben separate Verteiler, welche mit einer LED ausgerüstet sind. Dies erlaubt eine leichte Fehlersuche.
