Mein Arbeitsplatz hat vor allem die Aufgabe, das Testen und Umbauen von
Lokomotiven zu erleichtern
Ich habe hier einen pragmatischen Ansatz gewählt:
Ein Brett mit
 | einem Trafo 6047 |
| eine 6021 |
| eine Mobile Station |
 |
Damit kann ich folgende
Spannungs- und
Systembedürfnisse abdecken:
(Foto anklicken für Vergrösserung) |
||||||||||

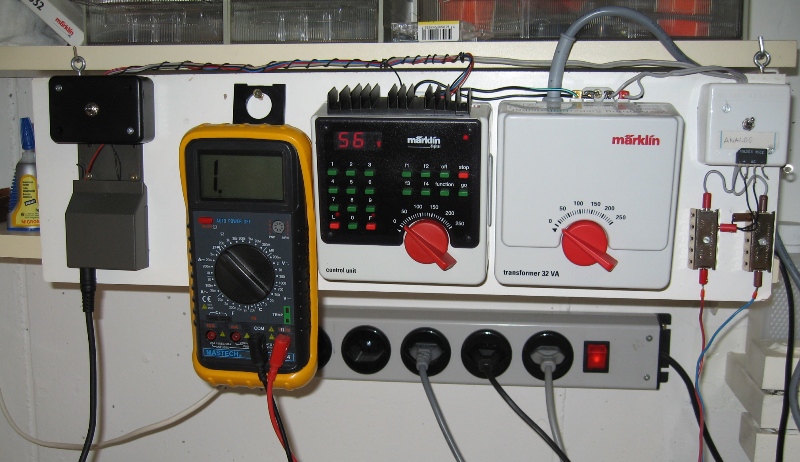

| von links nach rechts:
Mobile Station / darüber der Umschalter [MS] <-> [6021]

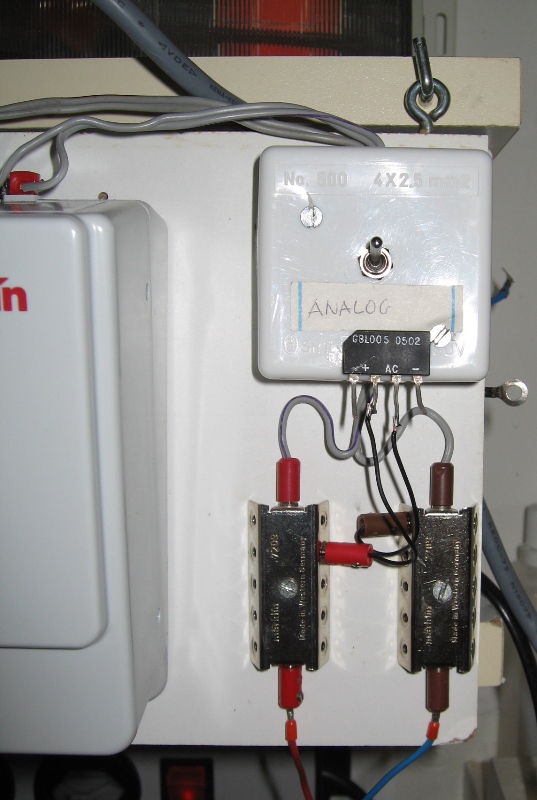

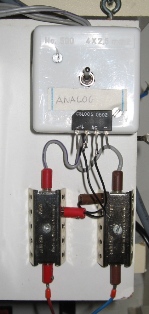

/ Voltmeter / 6021 / Trafo 6047 / Umschalter [Digital] <-> [analog] / aufgeklebt auf der weissen Box
ist ein 4A Gleichrichter / darunter die Gleisanschlüsse [Rot] und [Braun] |
|||||||||||
 (Foto anklicken für
Vergrösserung) |

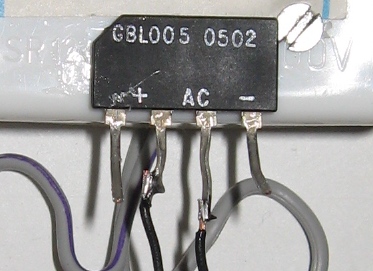

Die äusseren Beinchen des Gleichrichters (+ und - ) sind einfach ein wenig
nach oben gebogen um dort 2 Kabel sehr einfach anschliessen zu können.
|
||||||||||
Das ganze Brett hängt an 2 Hacken über meinem
Arbeitsplatz. Wenn ich bei schönem Wetter lieber auf dem Balkon arbeite, dann
kann ich das Brett mit einem Griff abnehmen und schon habe ich auf dem Balkon
alles zur Verfügung, was ich zum Umbau einer Lokomotive brauche. Aber auch wenn
ich einen der Neffen zu Besuch habe, und sie eine Teppichbahn aufbauen wollen,
dann verwende ich manchmal dieses „Multiprotokoll-Zentrale“.
Die MS stecke ich nur ein, wenn ich sie wirklich brauche, ansonsten verwende ich
die 6021.
Da ich nie mehr als eine Lok gleichzeitig anschliesse, ist die Leistung des 6047
Transformators mehr als genügend.
Das ganze ist sehr pragmatisch aufgebaut aber auch sehr funktionell. Man muss
nur ganz einfach immer 2x überprüfen, dass die richtige Quelle anliegt....
Lange Zeit hatte ich auf diesem Brett einen der alten blauen analogen
Transformatoren und eine alte 6020 Zentrale. Angesichts der höheren
Spannungsempfindlichkeit der neuen 60760 & Co Decodern, wollte ich auf Nummer
sicher gehen und habe mir einen 6047 zugelegt. Gleichzeitig leistete ich mir
aber auch den Upgrade zur 6021 und zur MS um alle Decoder testen zu können.
Zusammen mit einem Decoder Tester
bin ich nun ready
to go!
