Umbau einer BR 41 Delta auf Digital
 | Decoder 60902 |
| 5* Motor aus 60941 |
Diese BR 41 ist aus einem Hütchentausch entstanden. Da
Fahrgestell inklusive Tender stammen wahrscheinlich aus der Startpackung 29815;
das Gehäuse hingegen von der 37921.
=> Beim ersten Versuch dieses Umbaus habe ich einen
Kurzschluss des Lichtausgangs gegen Masse übersehen und den Decoder damit
abgeschossen!
1. Versuch mit Teilen der Delta-Platine => funktioniert so nicht!!
2. Versuch mit neuem Decoder und korrekt isolierter Platine
|
1. Versuch mit Teilen
der Delta-Platine => funktioniert so nicht!! |
|||||||
 |

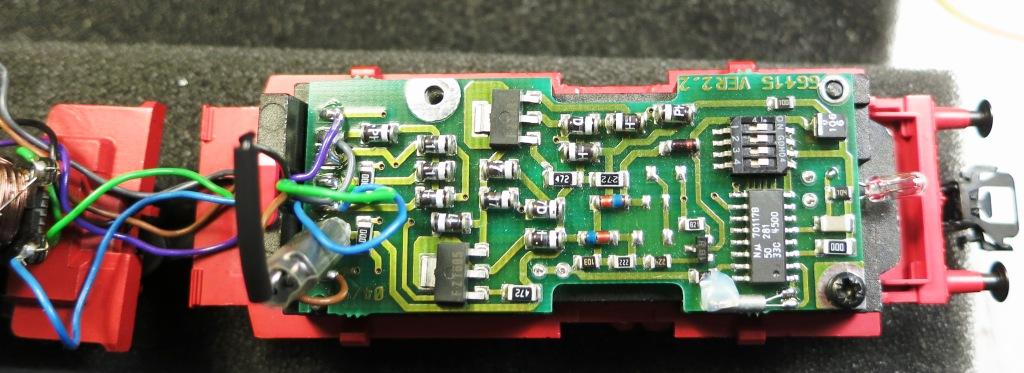

Es nicht ganz trivial diesen
Delta Decoder durch einen 60902 zu ersetzen:
|
||||||
 |
Mein Ansatz war somit, den Delta Decoder in 3 Teile zu sägen und den linken Teil als Lötstützpunkt zu verwende und die kleine Platine rechts als Halterung für die Lampe. | ||||||
 |

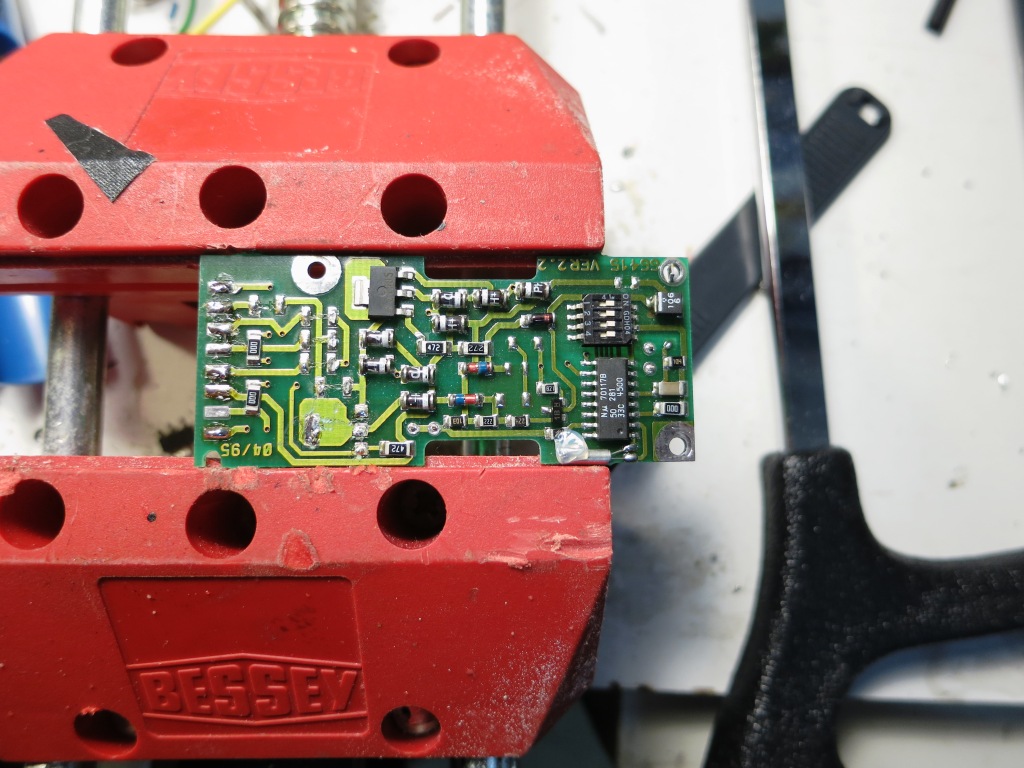

ab auf den Schraubstock links sind die 4 Dioden bereits entfernt |
||||||
 |

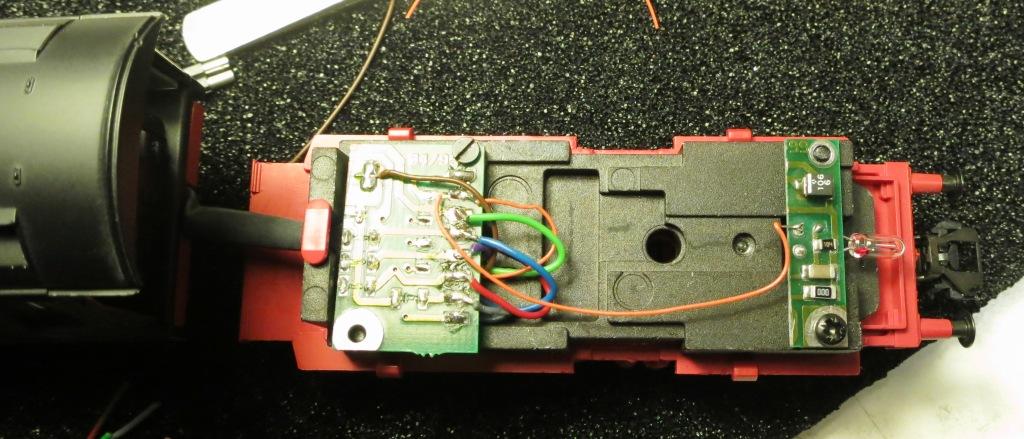

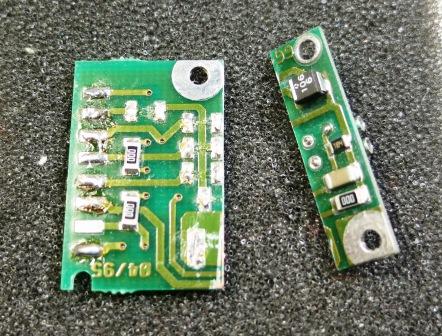

hier die beiden abgesägten Teile | ||||||
 |

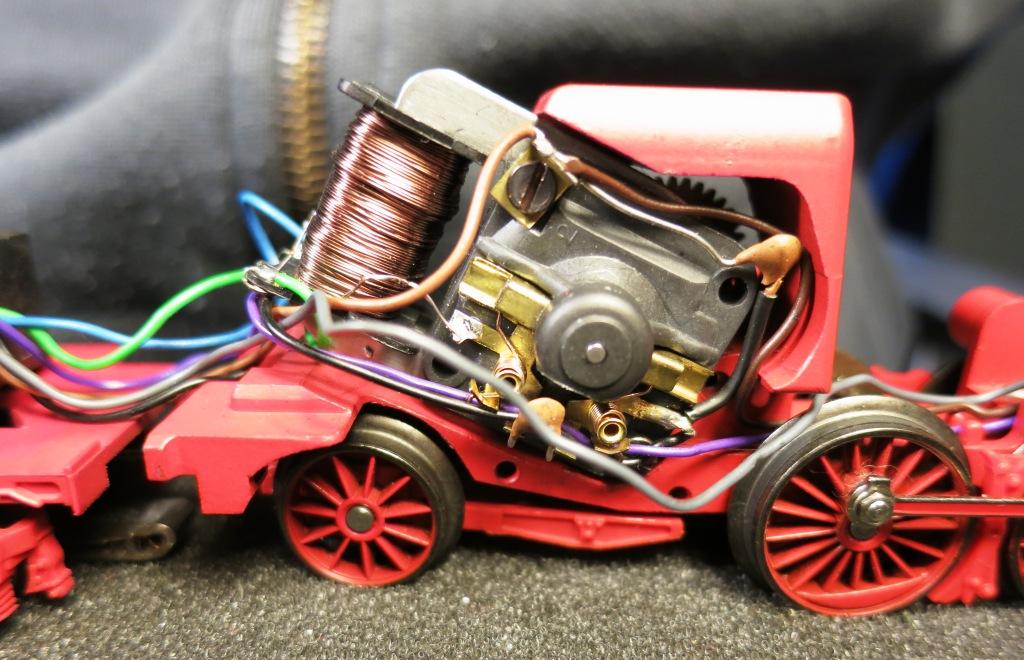

der alte Motor bitte beachten: das Motorschild steht "auf dem Kopf". Nach dem Umbau mit einem Permanentmagneten - sei es mit den Teilen aus dem 60941 oder mit einem ESU Hamo Magneten 51962 - muss das Motorschild wieder gleich montiert werden. Nur so kann das Gehäuse wieder aufgesetzt werden. |
||||||
 |

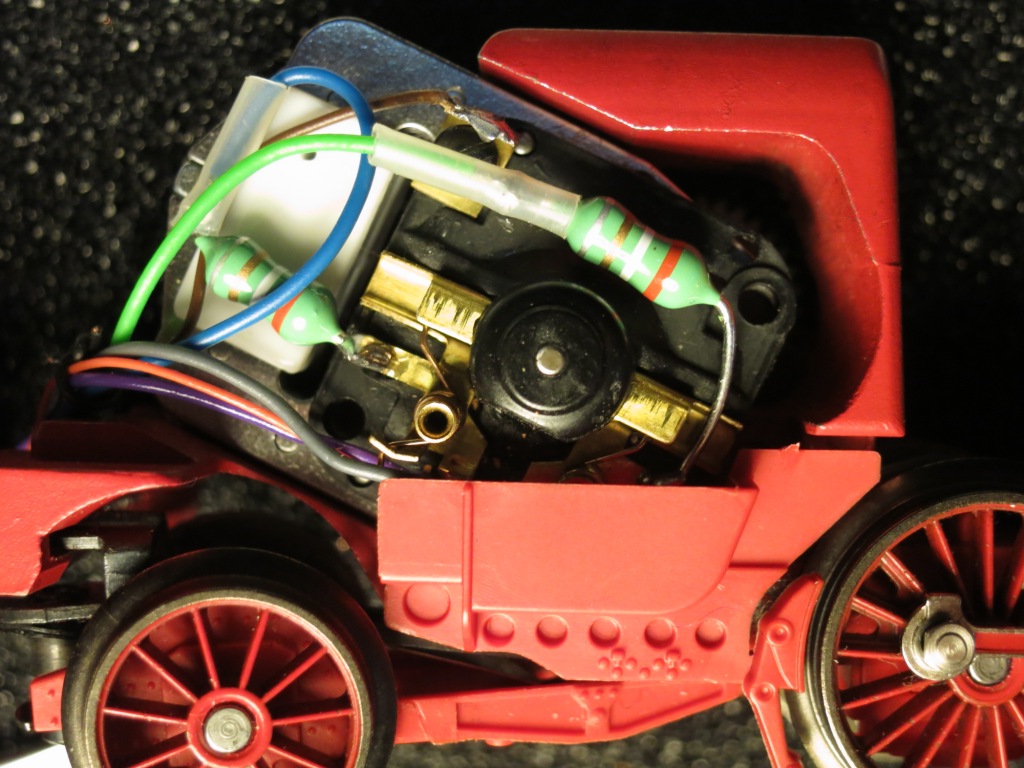

und hier der bereits umgebaute Motor | ||||||
 |
Die Kabel vom Motor, Masse, Rauch
und Stirnbeleuchtung werden auf der linken Platine angelötet. Der Rückleiter (Orange) wird auch zur Lampe rechts verbunden. |
||||||
 |

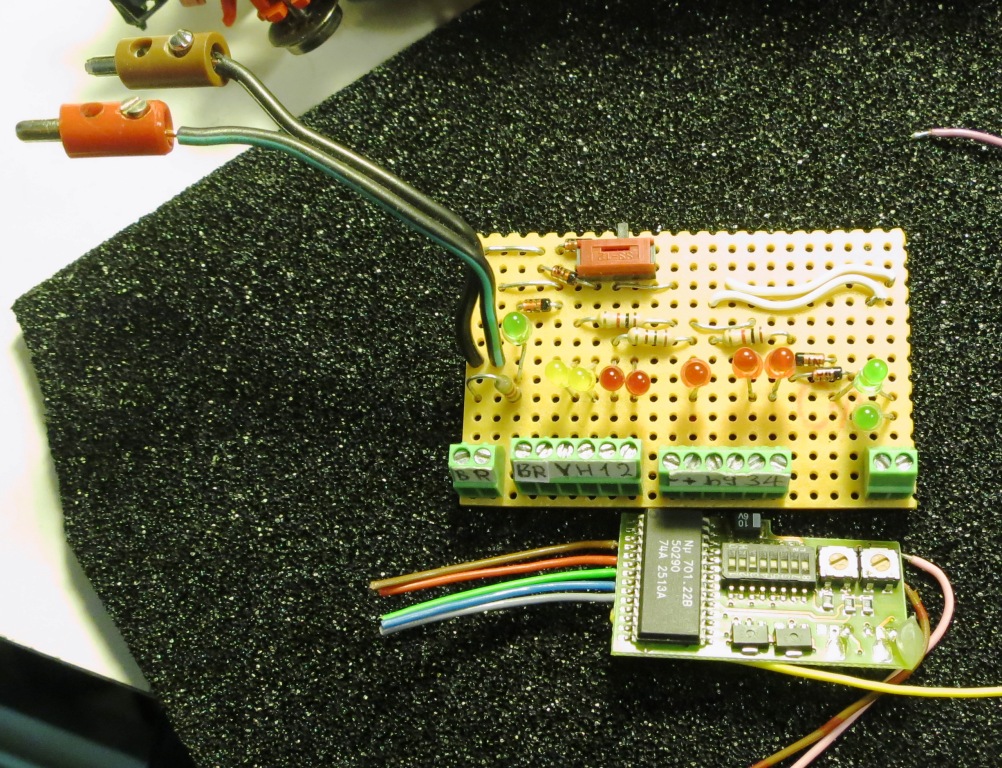

Vor dem Kürzen der Kabel wird der Decoder mit dem Decodertester geprüft | ||||||
 |

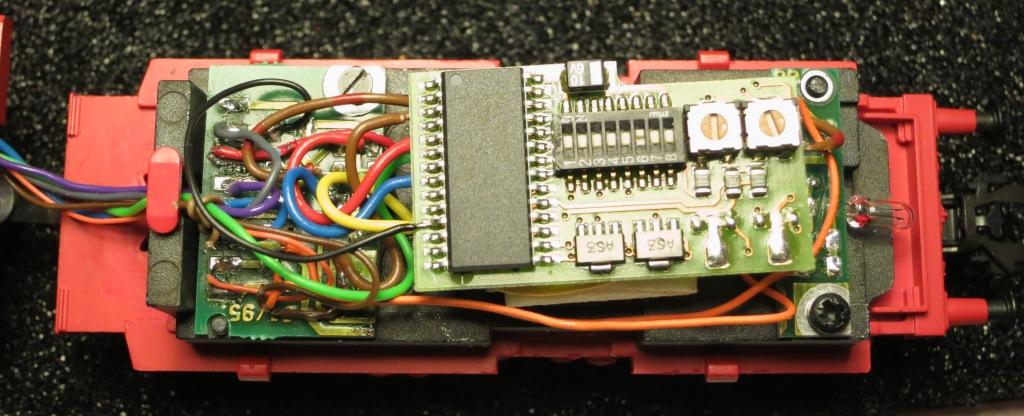

Einbau des Decoder und Test ->
alles OK

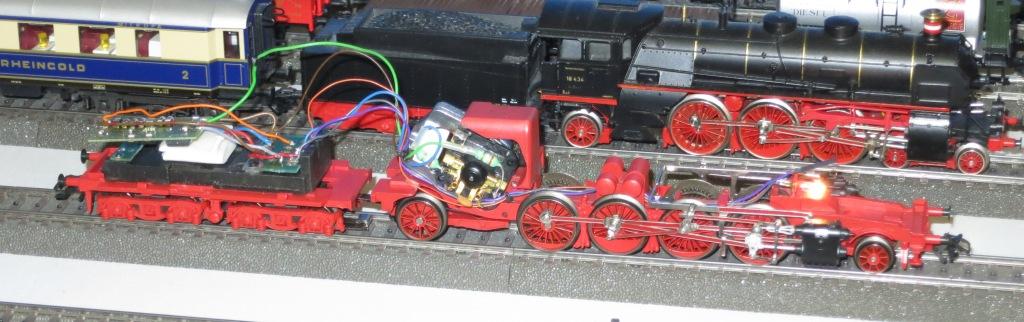

=> ab aufs Gleis für den ersten Test. => Lampe im Tender brennt noch bevor ich die Adresse einstellen konnte
|
||||||
 |
Mir war sofort klar, dass ich
jetzt wahrscheinlich den Decoder abgeschossen hatte. Ich hatte vergessen zu

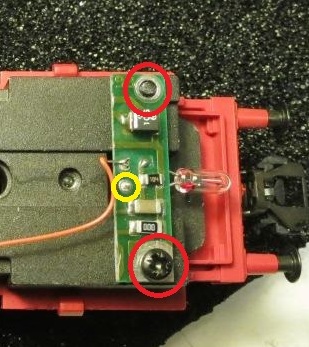

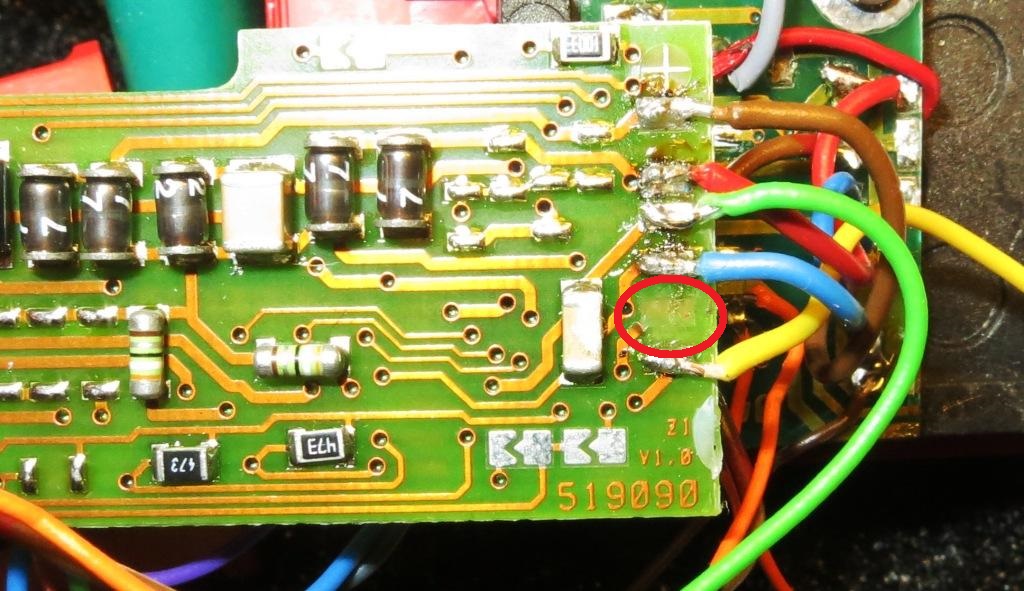

kontrollieren, ob eine der beiden Lampenanschlüsse mit Masse
(rote Kreise) verbunden sind - dies war der
Fall - der untere Anschluss der Lampe
(gelber Kreis) ist mit Masse
verbunden. Dort hatte ich den gelben Draht angeschlossen und nun war
der entsprechende Ausgang des Decoder abgeschossen! => 2. Versuch mit einem neuen Decodern.... |
||||||
 |

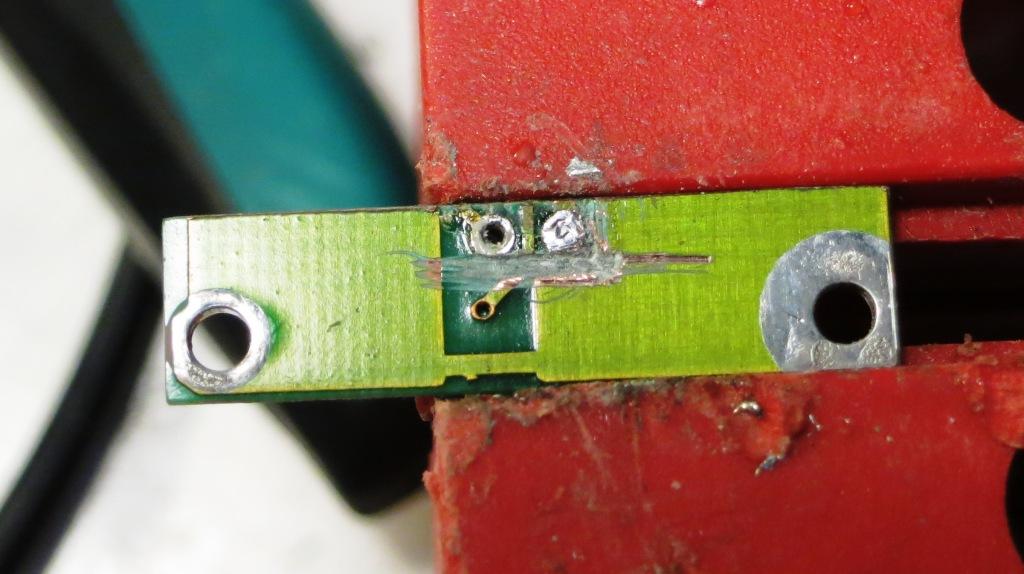

Zuerst galt es die hintere
Platine zu isolieren
|
||||||
 |

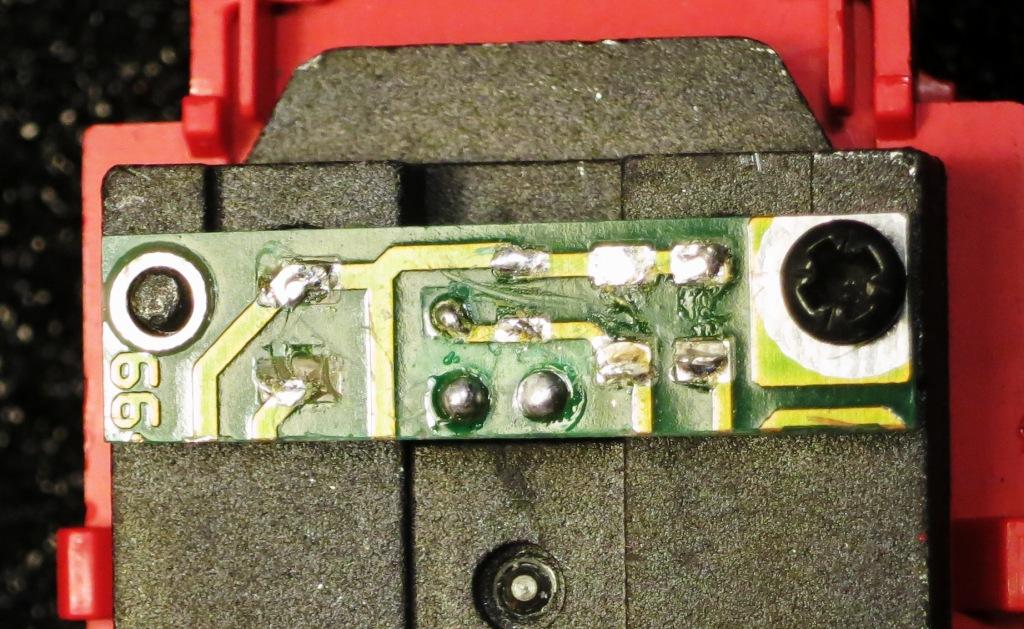

Montage der Platine | ||||||
 |

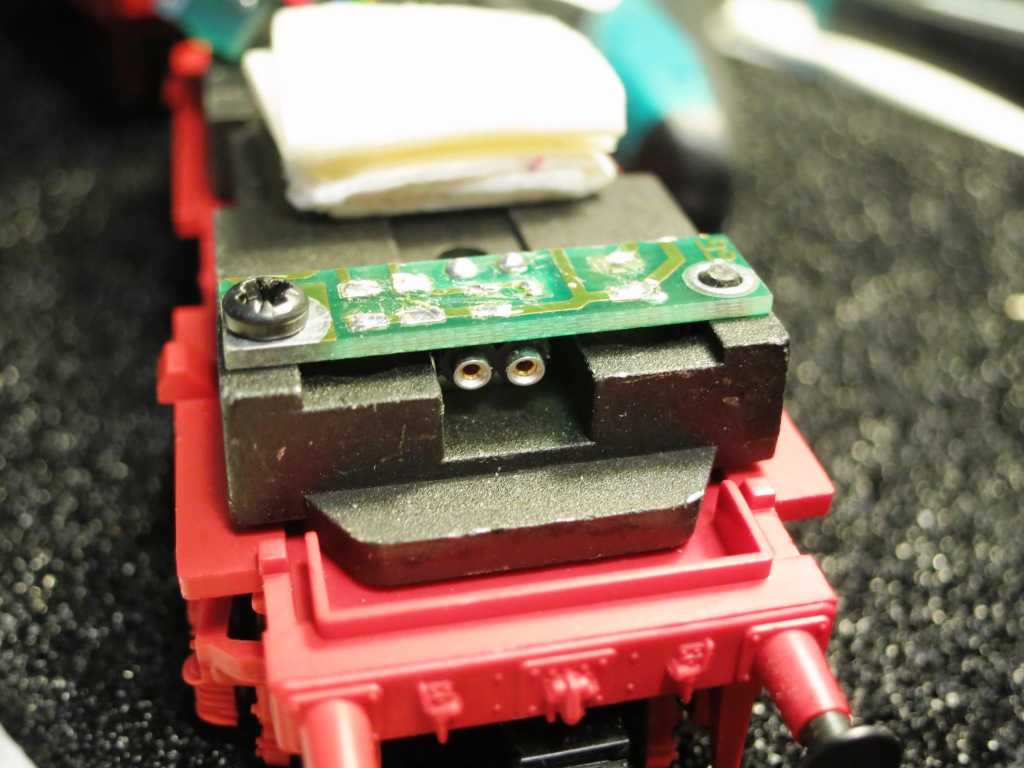

Hier sieht man die beiden Anschlüsse für die hintere Lampe | ||||||
 |

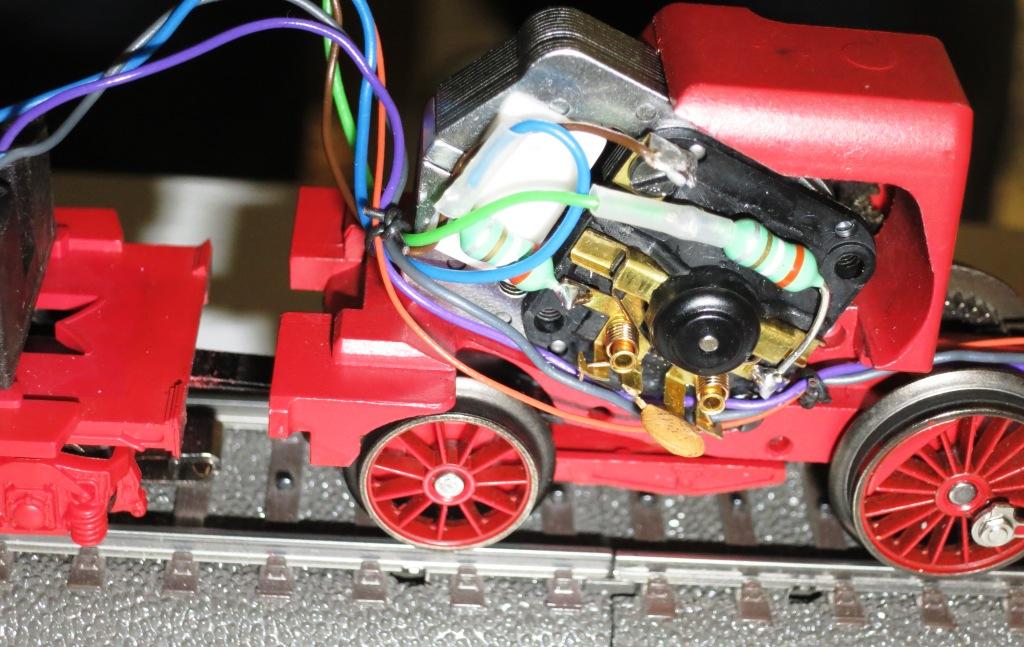

beim 1. Versuch hatte ich die Drosseln vergessen ... wurde auch gleich nachgeholt | ||||||
 |

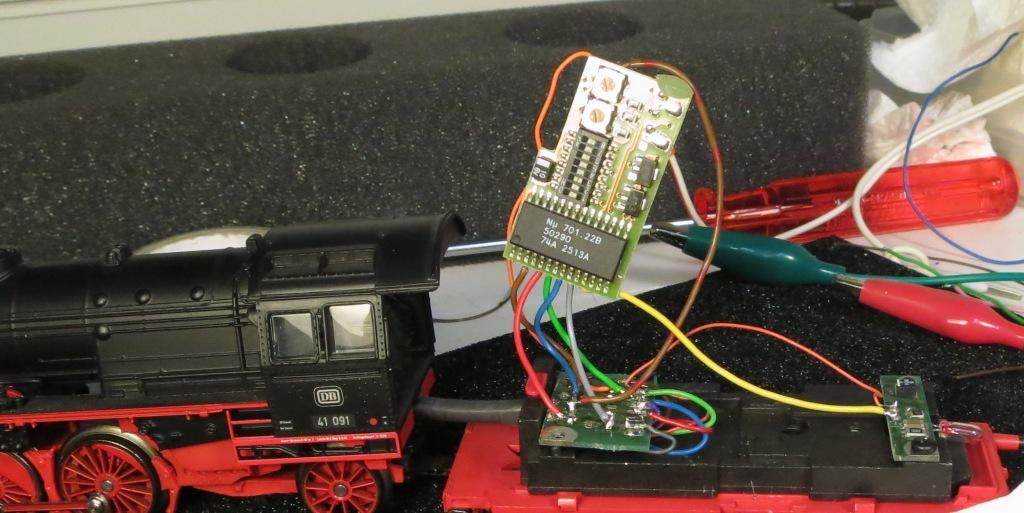

erneuter Testlauf mit fliegenden Drähten - alles funktioniert! | ||||||
 |
Beim Kürzen der Drähte löst sich
der Lötpad des grauen Drahtes (=vorderes Licht)
und jetzt? nochmals einen neuen Decoder? |
||||||
 |
(anklicken für Vergrösserung)

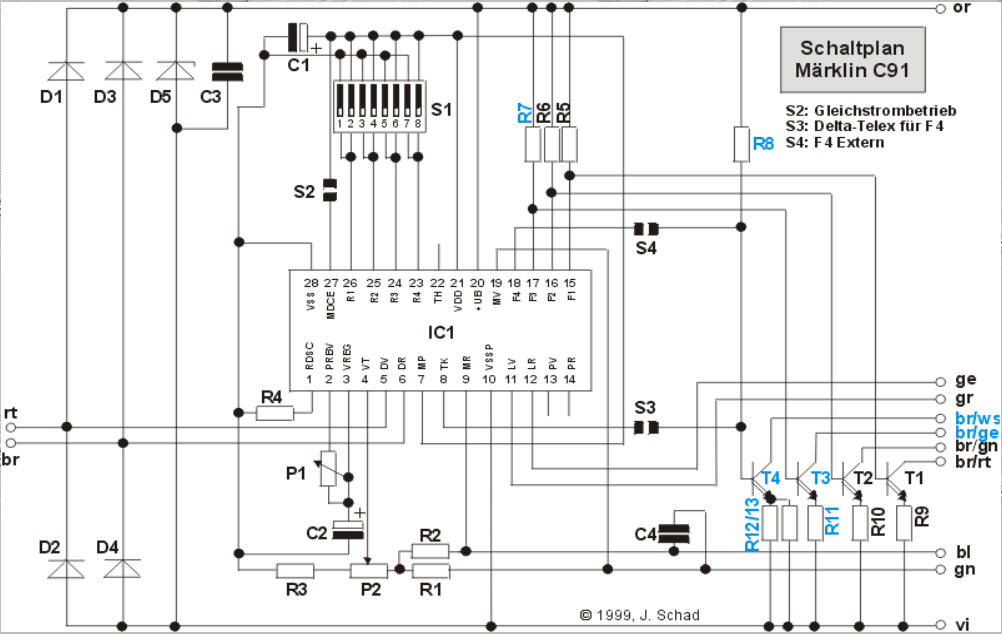

Ein kurzes Studium des Schaltschemas des Decoder bei
Jürgen Schad Ich löte ungern direkt am IC - werfe aber auch ungern
einen sonst perfekt funktionierenden Decoder weg! |
||||||
 |

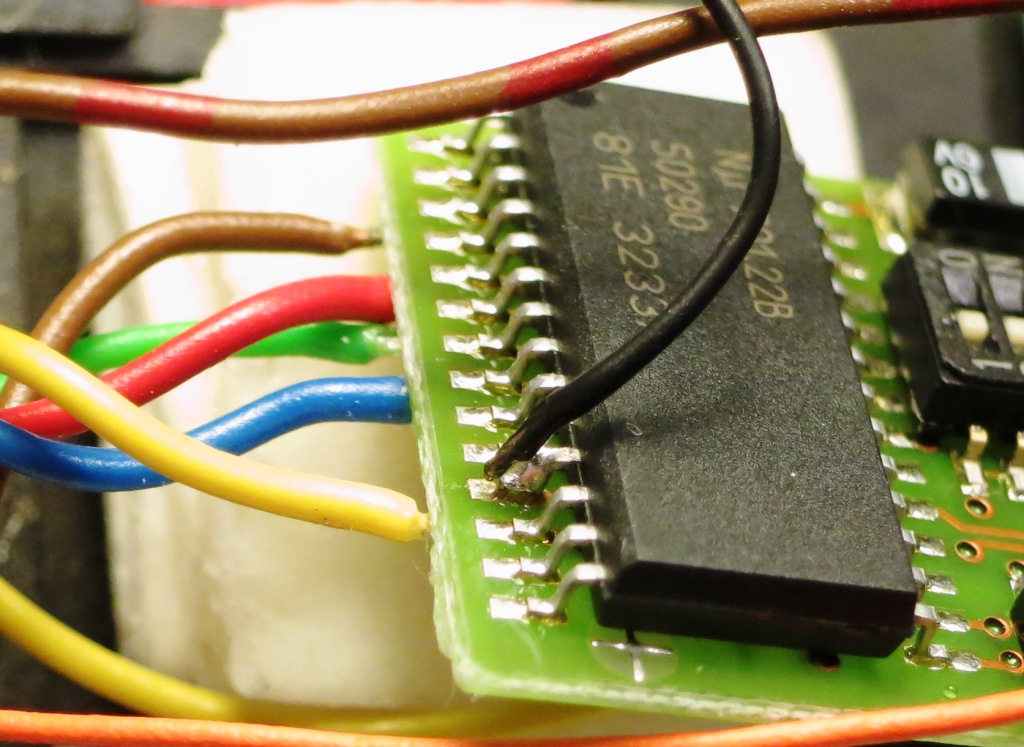

Ich nahm den dünnsten und weichsten Draht, den ich fand; ein sehr kurzes Stück abisoliert; vorverzinnt und ganz kurz mit dem Lötkolben angelötet ... funktioniert! | ||||||
 |
Drähte und Decoder aufräumen | ||||||
 |
rote Motorenabdeckung wieder

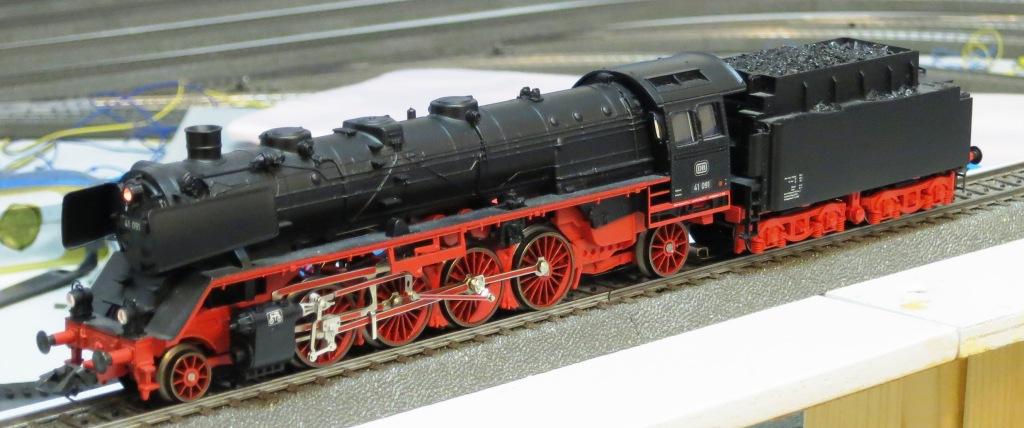

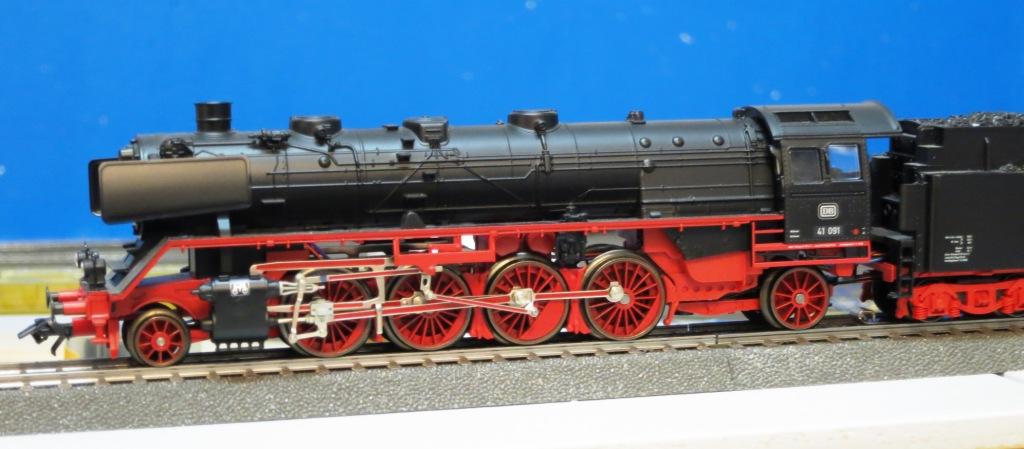

montieren Gehäuse inklusive Tender montieren Fertig! |
||||||
| Fazit:
|
|||||||
|
|
|||||||
 |
|||||||
