Umbau von 2 Beiwagen zum alten Schienenbus 3016
 | Einbau je eines Funktionsdekoders: 1 x Uhlenbrock 770; 1 x Märklin 6080 Mini aus BR98 |
| F0: Innenbeleuchtung |
Nachdem der alte Schienenbus umgebaut war, wollte ich auch die Beleuchtung in den beiden Beiwagen schalten können. Hierzu verwendete ich 2 alte kleine Decoder, welche als Lokdecoder nicht mehr taugten: einen Uhlenbrock 770 für Allstrommotoren und einen Märklin 6080 Mini,welchen ich aus einer BR98 ausgebaut hatte.
für beide Wagen gilt:
| Der Decoder ist jeweils mit einem doppelseitigen Klebband befestigt und gleichzeitig isoliert. |
| Als Lampe wurde eine 600080 verwendet, welche eigentlich zu hell ist (richtig wäre eine 610080), aber die Lampen entsprechen damit der Helligkeit der im Schienenbus 3016 verwendeten alten Lampen. |
| Masse (braun) für Decoder und Lampe wurde an der Seite der Lampenfassung angelötet |
| Für den Mittleiter (rot) wurde ein kurzer Draht in der Mitte der Lampenfassung angelötet (Draht gut verzinnen, anschliessend den Draht mit einer Zange nach unten drücken und gleichzeitig mit dem Lötkolben aufheizen) |
| Die beiden Dioden 4148 dienen dem Schutz der beiden Ausgänge gelb und grau da hier wiederum die Lampe über F0 geschaltet wird und sowohl bei Vorwärts- als auch bei Rückwärtsfahrt leuchten soll. |

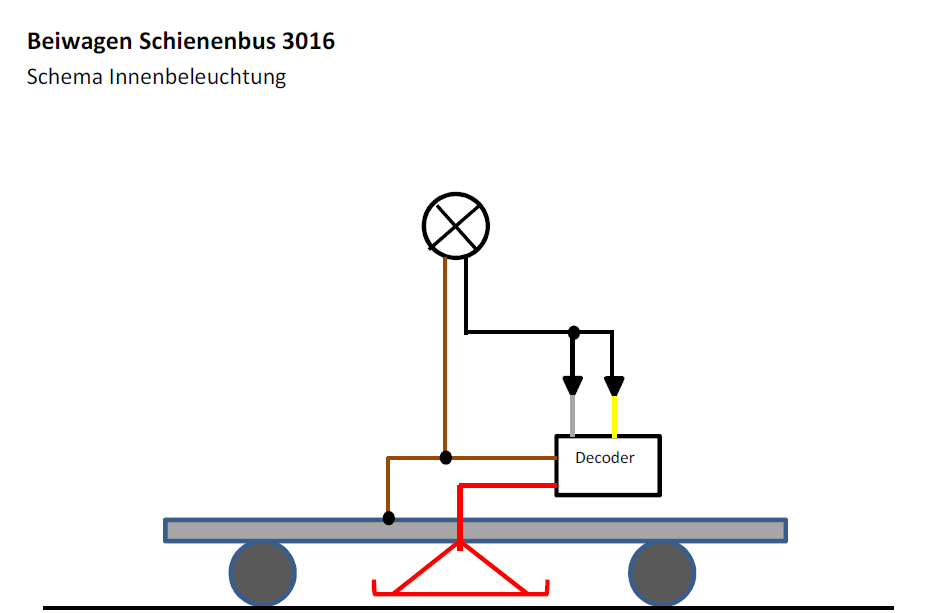

das Schema ist identisch für beide Decoder:
(Schema anklicken für eine Vergrösserung)
Wagen 1: Umbau mit Uhlenbrock 770
 |

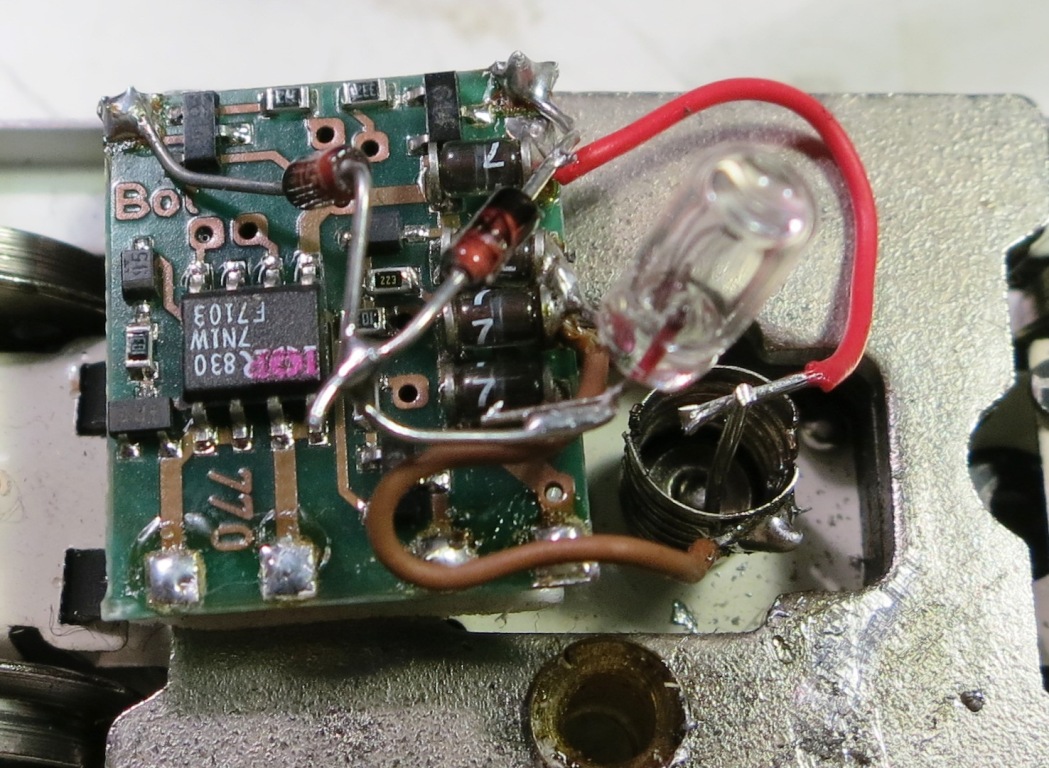

(Fotos anklicken für eine Vergrösserung) oben links und rechts aussen sind die beiden Anschlusspads für gelb und grau. Dort wurden die beiden Dioden angelötet. |
 |

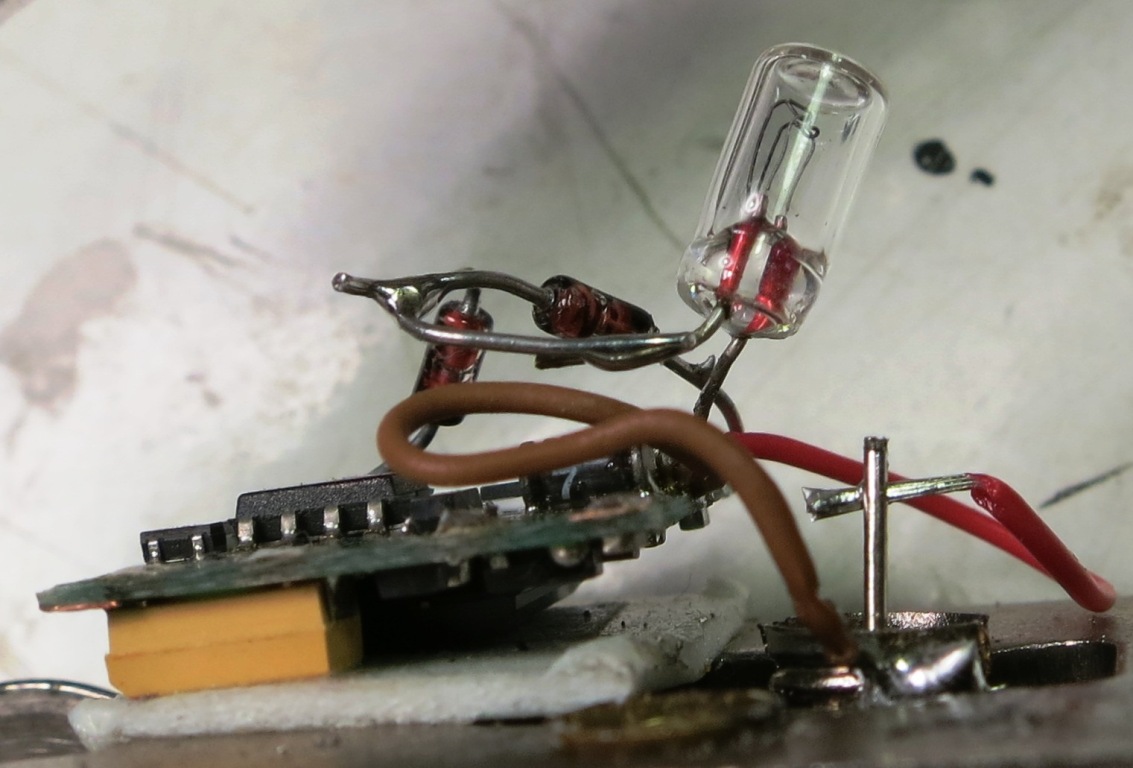

hier von der Seite. Die Lampe sollte nicht zu nahe an das Gehäuse kommen, da sie warm wird! |
Wagen 2: Umbau mit Märklin 6080 Mini
Dieser Decoder passt zwar perfekt von der Grösse her, hat aber den Nachteil,
dass die Adresse nicht mit Dip-Switches gesetzt werden kann wie beim richtigen
6080 oder programmiert werden kann wie beim Uhlenbrock 770 (siehe oben), sondern
es stehen 6 Lötpads zur Verfügung um die Adresse zu setzen. Da nur 6 und nicht
alle 8 Adressbits gesetzt werden können stehen auch nur 30 Adressen zu Verfügung
und nicht 80!
 |
(Fotos anklicken für eine Vergrösserung)

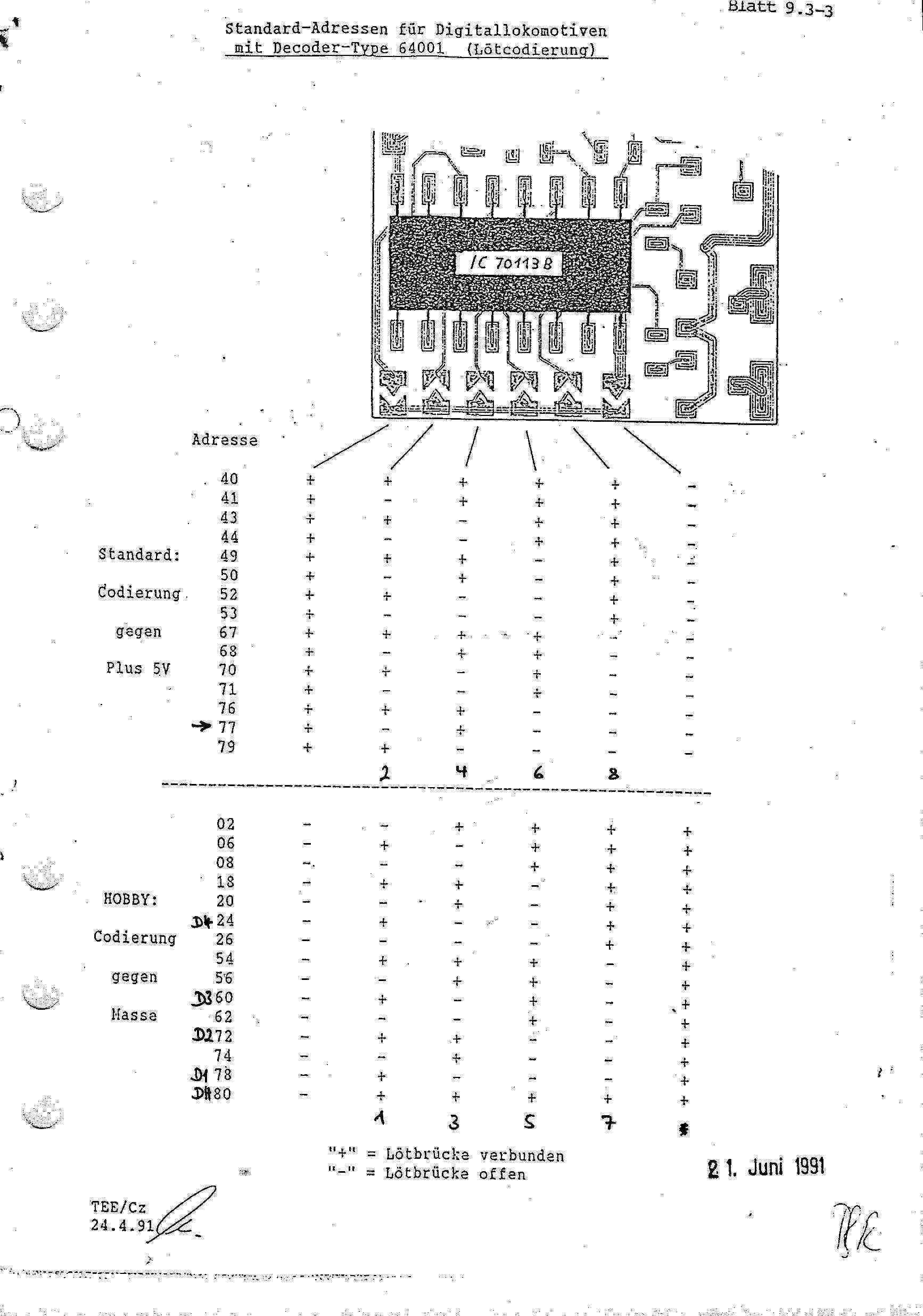

Adressliste der Lötpads. Liste ist von der Homepage von
Hans-Günter
Heiserholt kopiert. Die von mir
gewünschte Adresse 61 stand also nicht zur Verfügung; jedoch 62 ... |
 |
|
 |

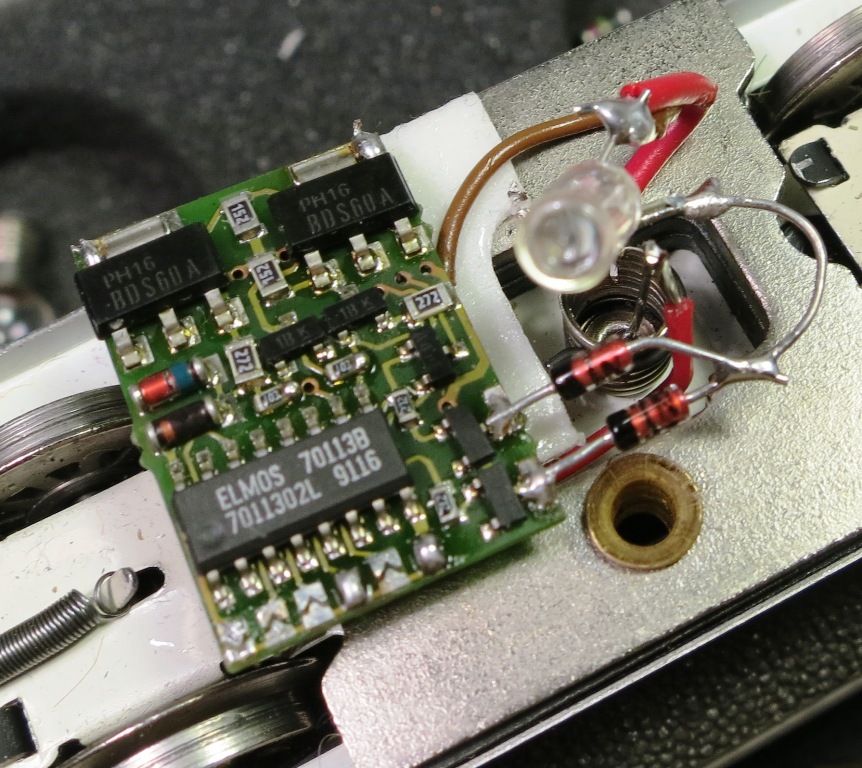

hier sieht man die beiden Dioden gut. |
 |

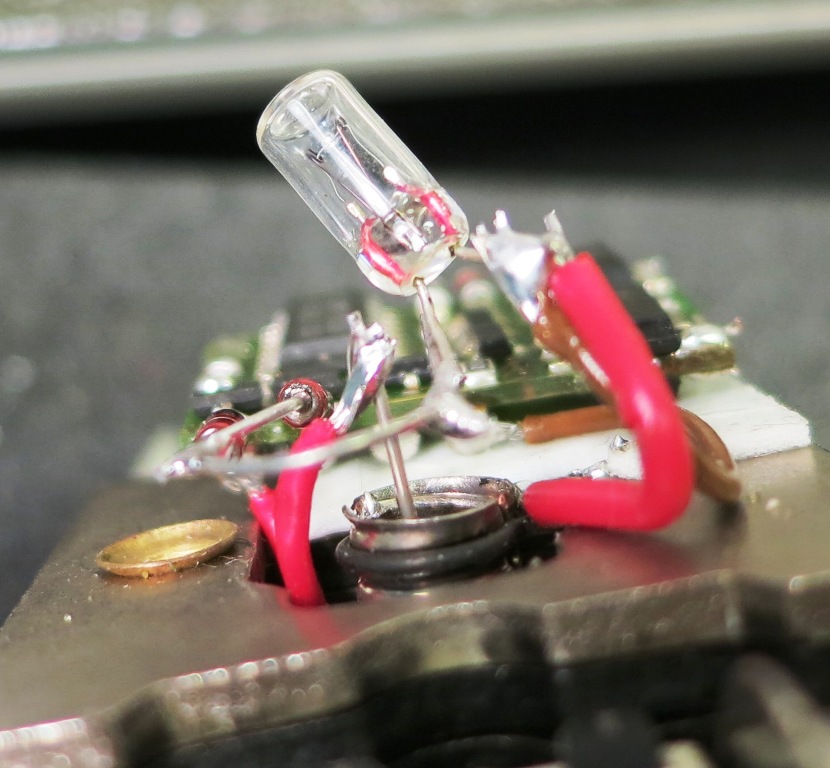

hier ein Blick von vorne damit man wiederum den 3-dimensionalen Aufbau etwas sieht |
 |

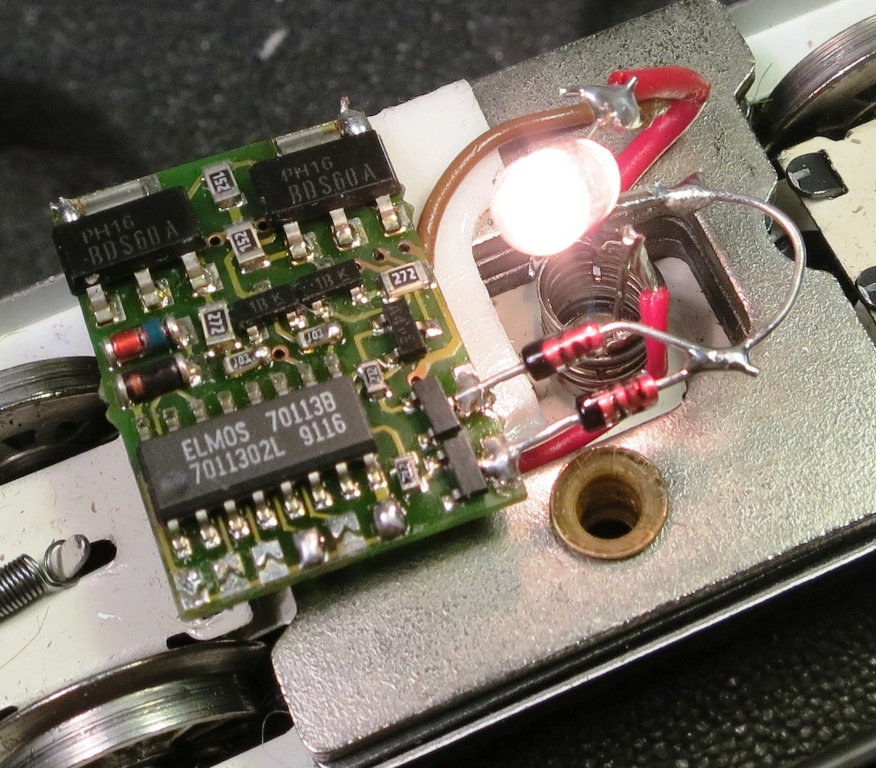

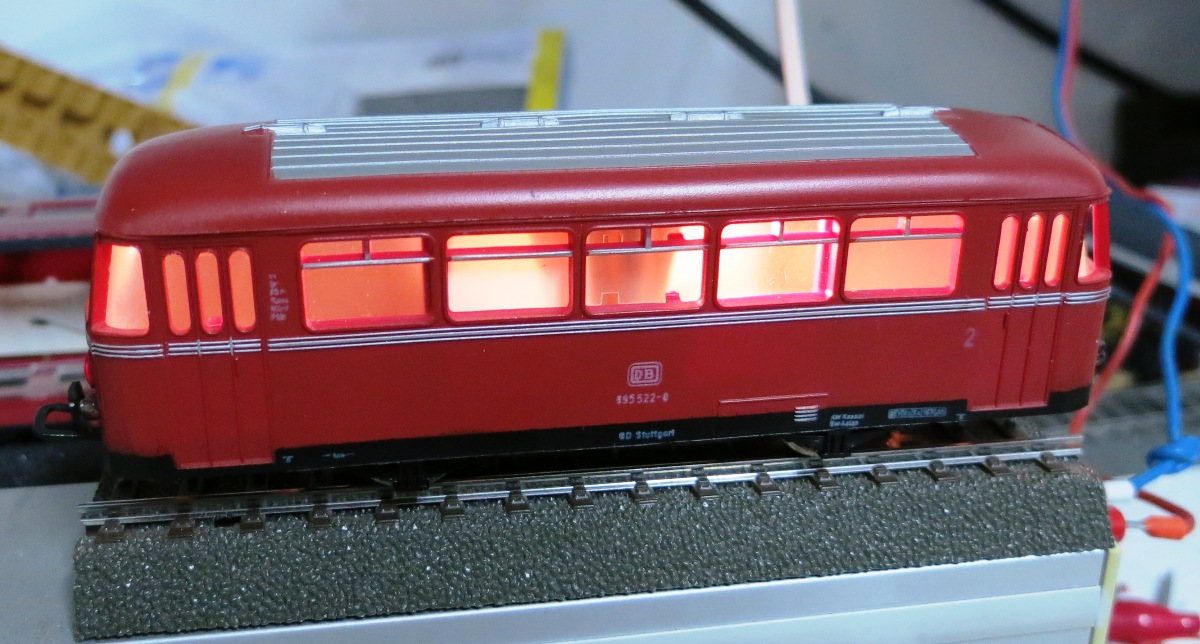

und fertig umgebaut! |
