Umbau Re 4/4 I Lima
 | Einbau Kuehn T 145 |
| Änderungen der Platine für Digital |
es handelt sich hier um die Re 4/4 I der 2. Serie
(ohne Fronttüren) mit der Nummer 10039 aus der Collection Serie von Lima
Lima Artikel Nummer 208448 AC
|
|
Um diese Lok von Lima digitalisieren zu können, stellte sich sehr rasch die Frage noch einem Decoder, welcher im sehr beschränkten Raum unter der Lokomotive Platz findet.
|
||||||||
 |

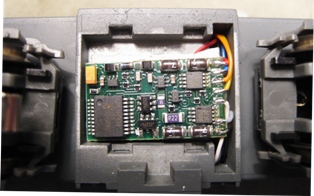

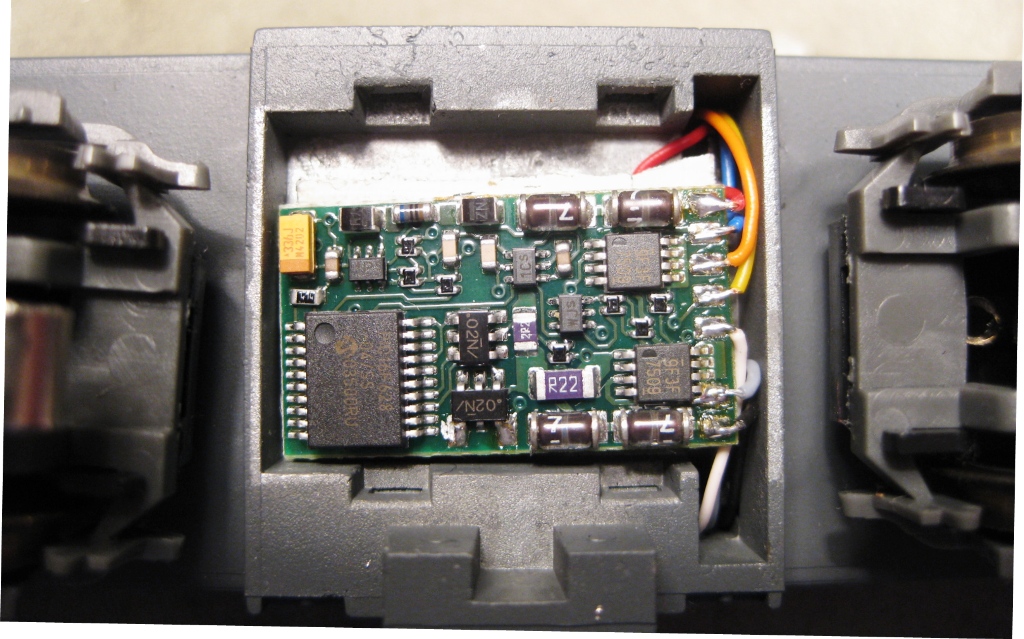

der Kühn T145 hatte gerade Platz | ||||||||
 |
das Schaltschema der Platine vor dem Umbau | ||||||||
 |

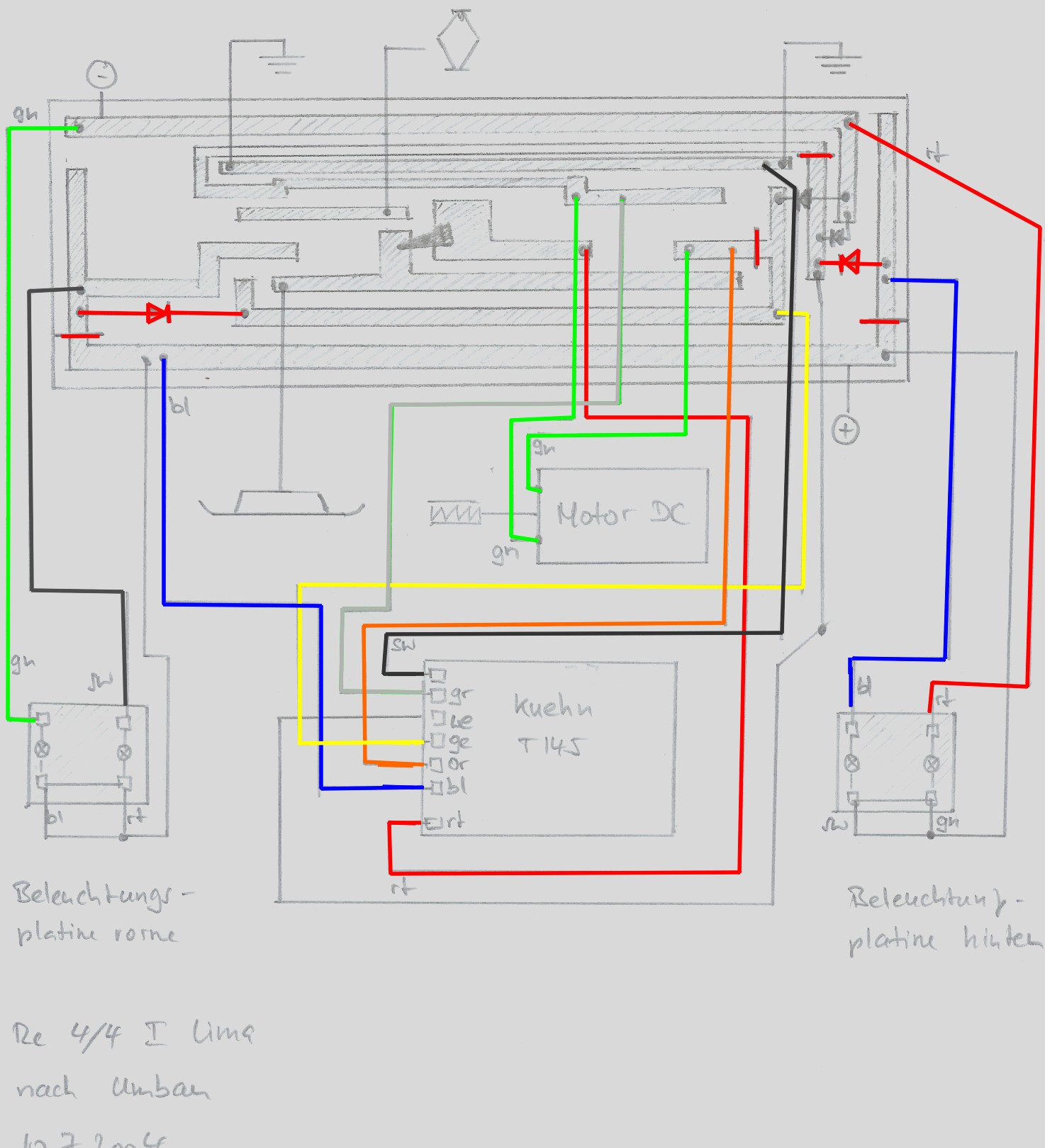

und hier nach Umbau: 2 Dioden müssen umgekehrt werden und die Leiterbahnen an 3 Stellen getrennt werden (rote Striche) | ||||||||
 |
die geänderte und fertig verdrahtete Platine mit dem Decoder | ||||||||
 |

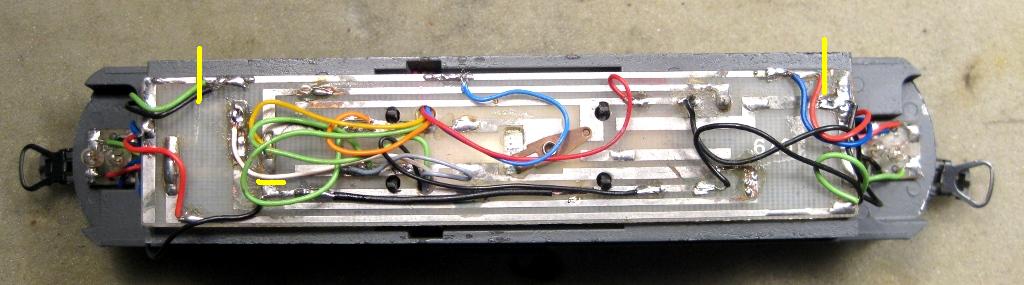

hier sind die 3 Trennstellen auf der Platine nochmals mit gelb markiert | ||||||||
 |

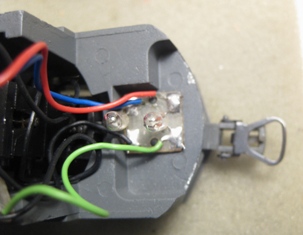

ein Bild der Lampenplatine
=> wichtig: wenn die Lämpchen nicht gegen 19V Lampen
ausgetauscht werden, dann muss die Lampenspannung gesenkt werden. |
||||||||
| Hinweise zur Wartung
Die Lok fährt sehr schön, muss aber - wie auch alle anderen
Loks - regelmässig gewartet werden |
|||||||||
 |
|
||||||||
 |

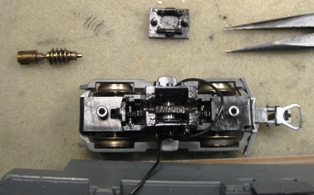

der Motor links mit dem eingesetzten
Getriebe. Es fehlt noch die kleine rote Kardanwelle. => dies lässt nur zusammen mit dem Getriebe wieder einsetzen! |
||||||||
 |

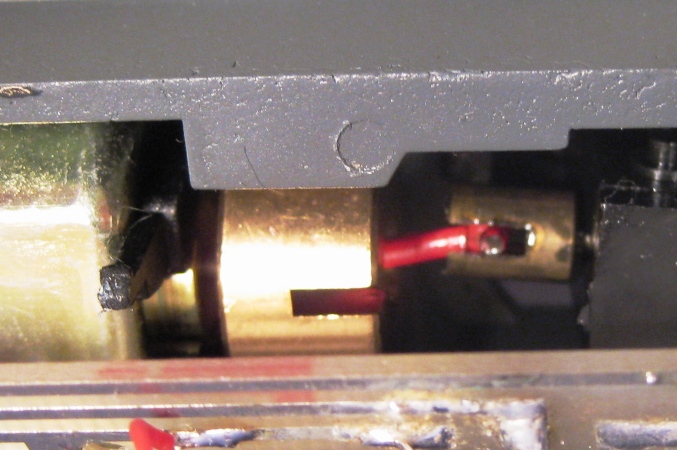

hier die eingesetzte Kardanwelle (rot) | ||||||||
| Montage des Zubehörs es muss folgendes Zubehör montiert werden:
die Teile sind gut passend vorgefertigt und lassen sich in
ca. 2h montieren |
|||||||||
 |
die Dachaufbauten | ||||||||
 |

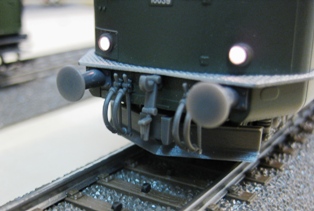

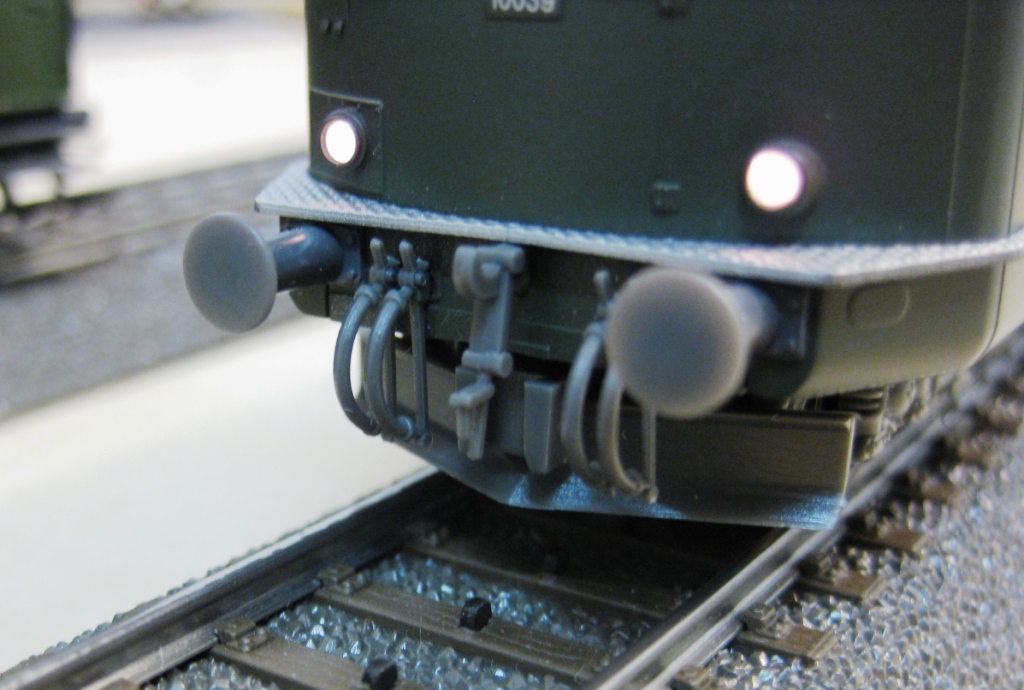

die Bremsschäuche und Kupplung vorne (ein bisschen dunkle Farbe zur Alterung wäre hier sicher nicht schlecht....) |
||||||||
 |

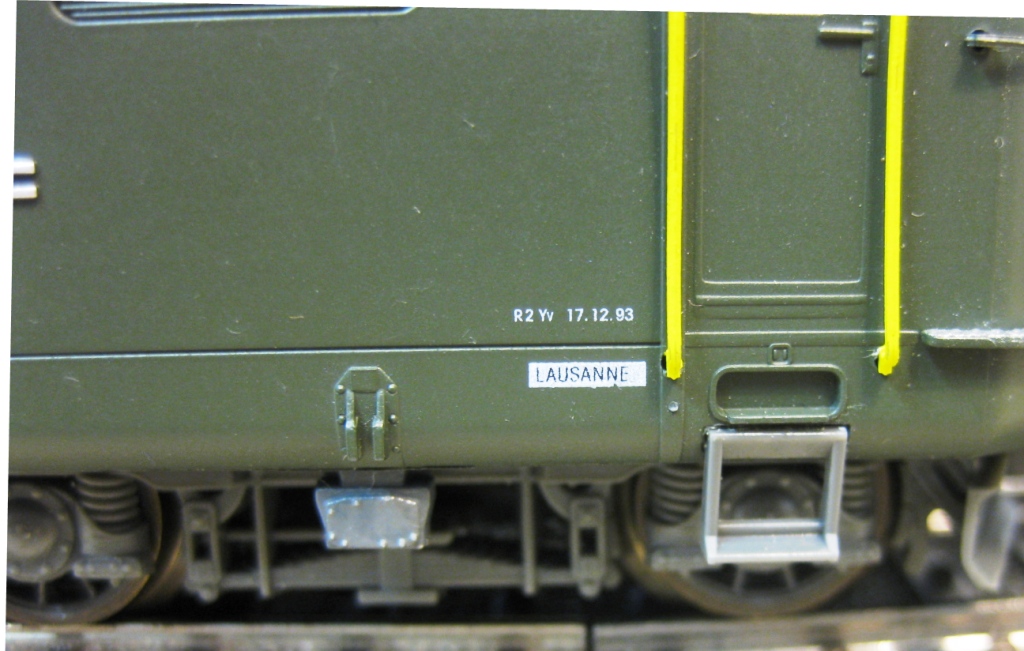

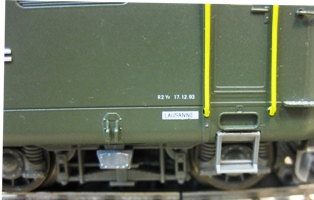

die Treppe | ||||||||
 |
und die beiden Kästen | ||||||||
 |

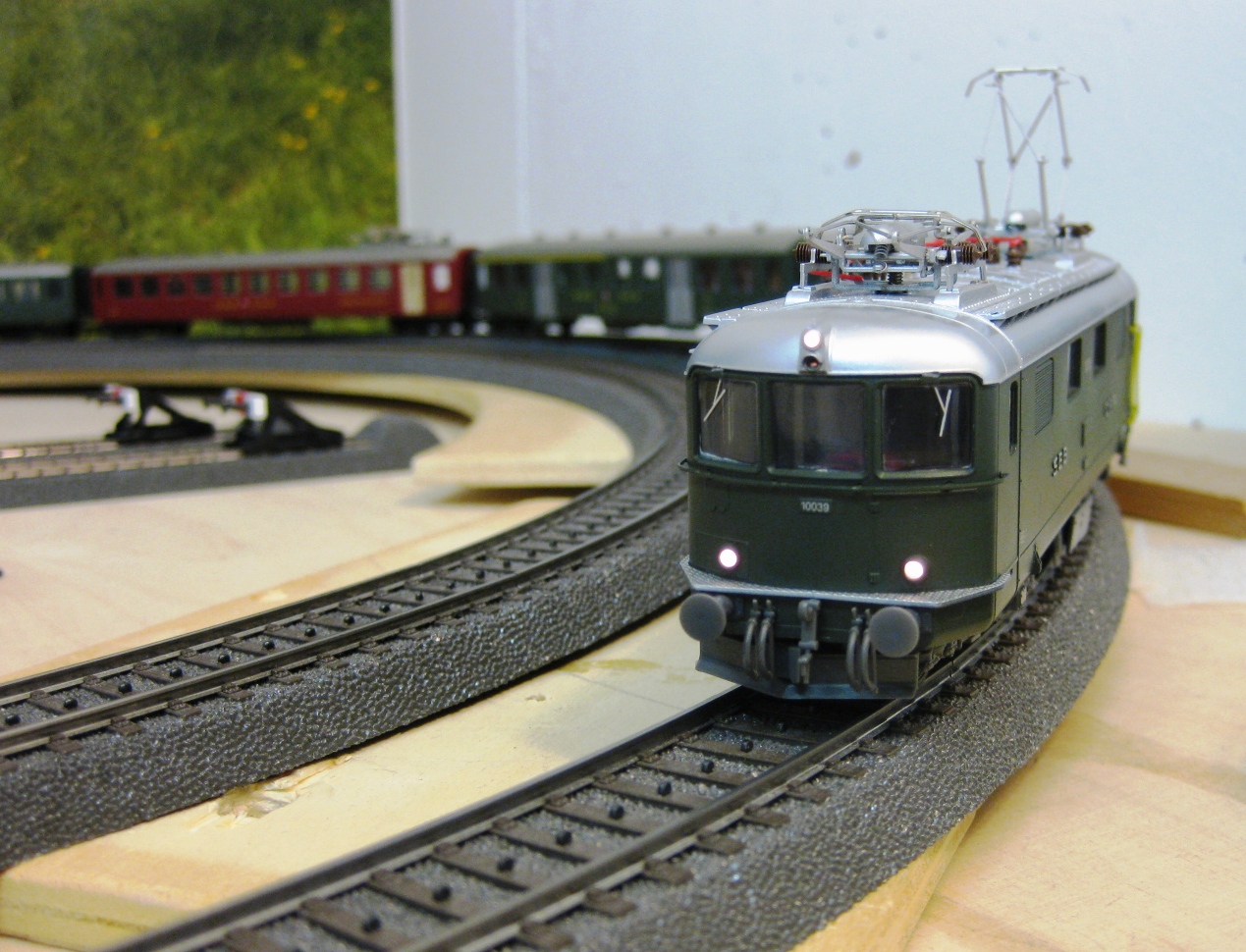

zum Abschluss mit den LS Wagen von Liliput | ||||||||
