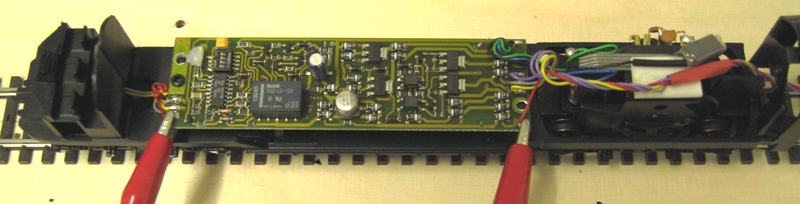

Ram I 3471 mit Delta Platine vor dem Umbau (das rote Kabel
dient zur Überbrückung der Schleiferumschaltung um die Lok ohne Steuerwagen
testen zu können)
Der von mir gewählte Umbau des Ram I 3471 ist bestimmt nicht
der einfachste. Ich habe vor dem Umbau verschiedene Optionen geprüft, welche ich
hier erläutern möchte:
(wobei alle Optionen davon ausgehen, dass der 3-polige AC Motor gegen einen
5-poligen HL Motor getauscht wird)
| # |
Methode |
Vorteil |
Nachteile |
| 1 |
Delta Decoder wird gegen einen 60902
getauscht |
 | Einfach, rasch |
|
| keine Schleiferumschaltung |
| Die Standardbeleuchtung ist auf 16V Analog
ausgelegt und ist deshalb sehr hell im Digitalbetrieb. Zudem muss
befürchtet werden, dass
a) die Belastung mit 16V Lampen für einen Ausgang des Decoder zu
gross ist
b) die Beleuchtung zu heiss wird und der Plastik beginnt sich zu
deformieren |
| kein Sound |
|
| 2 |
wie 1 jedoch zusätzlich
| Schleiferumschaltung (PIN 13 und 14) |
|
| Schleiferumschaltung |
| noch mit vernünftigem Aufwand zu lösen |
|
| Die Schleiferumschaltung ist nicht ganz trivial
zu bewerkstelligen, da man 2 Drähte direkt an den beiden Pins 13 und
14 am IC anlöten muss |
| Problem Beleuchtung siehe Punkt 1 |
|
| 3 |
wie 2 jedoch zusätzlich
| Schalten der Innenbeleuchtung über ein
monostabiles Relais |
|
| Schleiferumschaltung |
| Belastung des Decoders reduziert |
|
| Damit ist das Problem der Belastung des Decoders
gelöst, aber noch nicht der hohe Stromverbrauch und damit die
Wärmeentwicklung |
|
| 4 |
wie 3 jedoch zusätzlich
| Innenbeleuchtung auf LED ändern |
|
| Damit sind bis auf den Wunsch nach Sound alle
Probleme gelöst |
|
| Sound fehlt noch |
|
| 5 |
Lokpilot 3 oder Kühn T145
(oder ähnlich) wählen |
| Diese Decoder haben dimmbare Ausgänge, es wäre
damit theoretisch möglich die Spannung für die Lampen für die
Innenbeleuchtung, aber auch jene für die Stirnlampen in der Lok und
im Steuerwagen zu senken. Ich habe weder geprüft noch nachgerechnet
ob damit nicht doch die Belastungsgrenze der entsprechenden Ausgänge
überschritten wird |
|
| keine Schleiferumschaltung |
| kein Sound |
|
| 6 |
wie 5, jedoch zusätzlich
| Schalten der Innenbeleuchtung über ein
monostabiles Relais |
|
| Belastung des Decoders reduziert |
|
| keine Schleiferumschaltung |
| kein Sound |
|
| 7 |
wie 6, jedoch zusätzlich
| Innenbeleuchtung auf LED ändern |
|
| Belastung des Decoders reduziert; hier wäre es
u.U. sogar verantwortbar das Relais wegzulassen, da der
Stromverbrauch unter 0.5 A liegt |
|
| keine Schleiferumschaltung |
| kein Sound |
|
| 8 |
Loksound 3.5 wählen |
| Einfacher Einbau und Sound |
|
| keine Schleiferumschaltung |
|
| 9 |
Mit einem Sounddecoder, welcher auf einem
6090x basiert und welcher mindestens einen Ausgang zum Schalten der
Innenbeleuchtung frei hat |
| erfüllt alle Anforderungen |
|
| Sehr aufwendig |
|
